Описание 1Ж24Б-В


Параметры и характеристики 1Ж24Б-В:

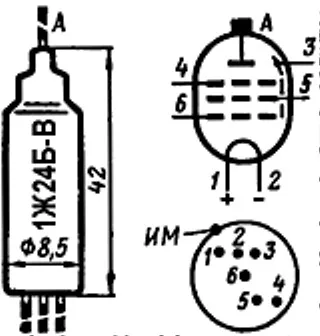

1Ж24Б-В
Высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 5000 ч.
Масса не более 4 г.

Основные технические характеристики 1Ж24Б-В:
Номинальные электрические данные:
Напряжение накала, В ...... 1,2 ±0,12
Ток накала, мА ...... 13 ±2
Напряжение на аноде, В ...... 60
Напряжение на второй сетке, В ...... 45
Напряжение на первой сетке, В ...... 0
Ток в цепи анода, мА ...... 0,95
Ток в цепи второй сетки, мА ...... не более 0,1
Крутизна характеристики, мА/В ...... 0,9
Входное сопротивление, кОм ..... 100
Эквивалентное сопротивление внутренних шумов, Ом ..... 6

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ....... 120
Наибольшее напряжение на второй сетке, В ....... 90
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 0,12
Наибольший ток в цепи катода, мА ...... 1,6
Наибольшее сопротивление в цепи первой сетки, мОм ...... 2,2
Емкость входная, пФ ..... 3,6
Емкость выходная, пФ ..... 2,95
Емкость проходная, пФ ..... 0,006.
