Описание 12Ж1Л


12Ж1Л универсальный пентод с короткой характеристикой предназначен для усиления и генерирования сигналов частотой до 200 Мгц, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 12Ж1Л:


12Ж1Л

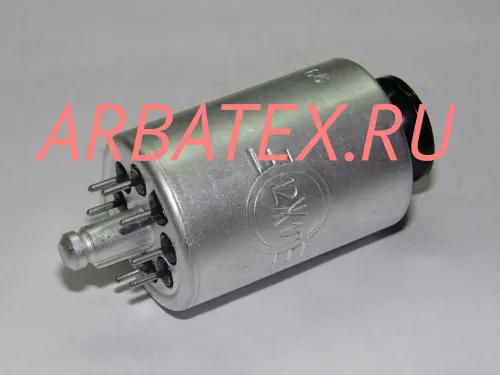

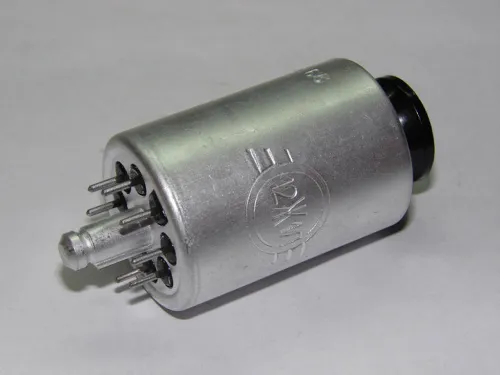

Пентод 12Ж1Л в стеклянном оформлении с внешним металлическим экраном, локтальным цоколем, с оксидным подогревным катодом.
Предназначен для использования во всех каскадах приемных устройств в диапазоне частот до 200 МГц, а также в выходных каскадах маломощных усилителей и в задающих  генераторах высокой частоты.
Напряжение накала - 12,6В.
Ток накала - 75±15мА.
Ток анода - 2,35±0,95мА.
Ток анода в начале характеристики1 - <100мкА.
Напряжение анода - 150В.
Напряжение второй сетки - 75В.
Напряжение третьей сетки - 0В.
Напряжение на первой сетке постоянное;  -2,1В.
Ток второй сетки - 0,55±0,35мА.
Нулевой ток анода - 6,8±2,1мА.
Крутизна характеристики - 1,65±0,45мА/В.
Выходная мощность2 - 0,5Вт.
Проницаемость в триодном включении3 - 5%
Напряжение отсечки электронного тока первой сетки (отрицательное) - 0,6±0,6В.
Внутреннее сопротивление4:
для 90% ламп ->0,8Мом.
для 10% ламп ->0,7Мом.
Эквивалентное сопротивление внутриламповых шумов - 4,5Ком.
Напряжение виброшумов5 - <150мВ(эфф.).
Входная ёмкость - 3,7±0,3пФ.
Выходная ёмкость - 4,0±0,35пФ.
Проходная ёмкость - <0,007пФ.
Ёмкость анод-катод - <0,007пФ.
Размеры - Ø32х75мм.
Долговечность 90% ламп:
при Ua=220В Uc2=220В - 2000ч.
при Ua=150В Uc2=75В -3000ч.
