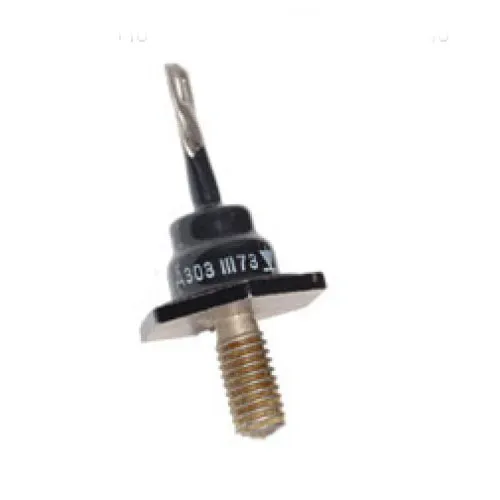

Диоды германиевые сплавные: Д302, Д303, Д304, Д305.

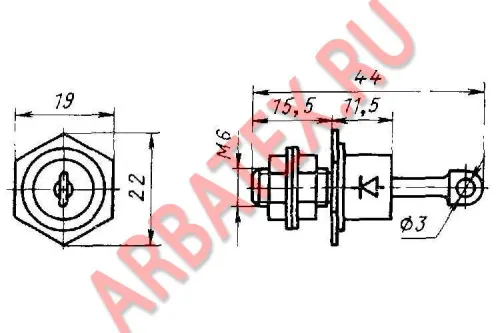

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Масса диода не более 16 грамм.
Электрические параметры диодов Д302, Д303, Д304, Д305.
Постоянное прямое напряжение при Iпр.=Iпр.макс. не более: при 24,85°С | |
Д302, Д304 | 0,25 В |
Д303, Д305 | 0,3 В |
при -60,15°С: | |
Д302 | 0,5 В |
Д303 | 0,6 В |
Д304 | 0,8 В |
Д305 | 1 В |
Средний обратный ток при Uобр..=Uобр.макс. не более: при 24,85°С | |
Д302 | 0,8 мА |
Д303 | 1,0 мА |
Д304 | 2,0 мА |
Д305 | 2,5 мА |
при 69,85°С: | |
Д302 | 3,0 мА |
Д303 | 4,0 мА |
Д304 | 10,0 мА |
Д305 | 20,0 мА |
Предельные эксплуатационные данные.
Обратное напряжение (амплитудное значение) при температуре от -60,15°С до 24,85°С: | |
Д302 | 200 В |
Д303 | 150 В |
Д304 | 100 В |
Д305 | 50 В |
Обратное напряжение (амплитудное значение): при 39,85°С | |
Д302 | 150 В |
Д303 | 140 В |
Д304 | 100 В |
Д305 | 50 В |
при 49,85°С | |
Д302, Д303 | 120 В |
Д304 | 100 В |
Д305 | 50 В |
при 59,85°С | |
Д302, Д303 | 90 В |
Д304 | 70 В |
Д305 | 50 В |
при 69,85°С | 50 В |
Средний прямой ток: от -60,15 до 24,85°С | |
Д302 | 1 А |
Д303 | 3 А |
Д304 | 5 А |
Д305 | 10 А |
при 39,85°С | |
Д302 | 1 А |
Д303 | 3 А |
Д304 | 4 А |
Д305 | 8 А |
при 49,85°С | |
Д302 | 1 А |
Д303 | 2,5 А |
Д304 | 3 А |
Д305 | 6,5 А |
при 59,85°С | |
Д302 | 0,9 А |
Д303 | 2 А |
Д304 | 2,5 А |
Д305 | 5 А |
при 69,85°С | |
Д302 | 0,8 А |
Д303 | 1,5 А |
Д304 | 1,8 А |
Д305 | 3 А |
Средний прямой ток перегрузки в течение 0,5 с: | |
Д302 | 4 Iпр.ср.макс. |
Д303 | 1,5 Iпр.ср.макс. |
Д304 | 2,5 Iпр.ср.макс. |
Д305 | 2 Iпр.ср.макс. |
Частота без снижения режимов | 5000 Гц |
Температура окружающей среды от -60,15 до 69,85°С | |
Температура корпуса | 79,85°С |
Примечание. Допускается последовательное и параллельное соединение. При последовательном соединении каждый диод должен шунтироваться резистором с сопротивлением 10-15 кОм. Для параллельного соединения следует подбирать диоды с близкими значениями прямого падения напряжения.
