СЛ-221 электродвигатель

СЛ-221 электродвигатель

Характеристики

0,35
110
0.9
3600-4600
4830PWKRD

Описание

Описание электродвигателя СЛ-221:


Электродвигатель СЛ-221 относится к группе коллекторных электродвигателей. У электродвигателей СЛ-221 имеются скользящие контакты. Работают СЛ-221 от напряжения 110В постоянного тока.
Корпус СЛ-221 выполнен из металла, а обмотка электродвигателя состоит из медного провода, что придает ему особую прочность и широкую облать их применения. У реверсных коллекторных электродвигателей постоянного тока последовательного возбуждения направление вращения вала может быть как левым, так и правым. На клеммной колодке электродвигателей СЛ-221 выведены отдельно выводные концы обмоток возбуждения и обмоток ротора, что делает возможным использование электродвигателей для работы в следящих системах и схемах автоматики.
Электрические машины коллекторные СЛ-221, постоянного тока, имеют две обмотки: обмотку возбуждения и обмотку якоря.

Режим работы – продолжительный.

ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ СЛ-221


Не рекомендуется длительная эксплуатация электромашины СЛ-221 при предельных значениях температур, установленных в технических условиях (ТУ) на конктретные типы электромашин.
Детали, устанавливаемые на выходной конец вала при монтаже электромашины СЛ-221 на объекте, должны быть отбалансированы.

ПОРЯДОК УСТАНОВКИ И ПОДГОТОВКА К РАБОТКЕ СЛ-221.


Во избежание повреждения щеточного узла контактого сельсина брать за наружный диаметр корпуса.
Не допускайте нахождения электромашин вблизи мест с металлической пылью, опилками или стружкой, а также вблизи мест с парами кислот, щелочей и других химических веществ.
Перед установкой элктромашин:
1) Удалите консервационную смазку с концов вала
2) Протрите коллектор
3) Поверните вручную валы электромашин на 8-10 оборотов по и против часовой стрелки.
4) Не отгибайте контактые пружины

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ СЛ-221:


Тип возбуждения СЛ-221 - параллельное;
Номинальное напряжение питания - 110В;
Потребляемый ток - 0,35А;
Полезная мощность - 13Вт;
Частота вращения - 3600об/мин. - 4600об/мин.;
Номинальный вращающий момент на валу - 0,0343Н•м(350гс•см);
Диапазон рабочих температур - от -40ºС до +40ºС;
Верхнее значение относительной влажности воздуха при 20ºС - 95%;
Масса прибора - 0,9кг;

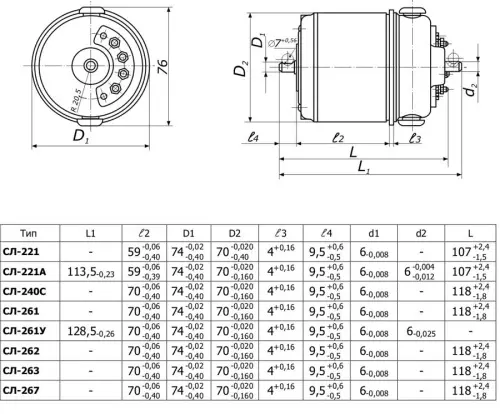

Габаритные размеры:


- длина - 107мм
- диаметр - 74мм;

Гарантийная наработка - 2000ч.

Сельсин СЛ-221 предназначен для работ в условиях влажного тропического климата, имеет такие же технические характеристики как и нетропический коллекторный электродвигатель постоянного тока, но диапазон рабочих температур тропического коллекторного электродвигателя постоянного тока от 3°С до 45°С, верхнее значение относительной влажности воздуха 95% при температуре до 35°С.
