АДТ-25В

Описание

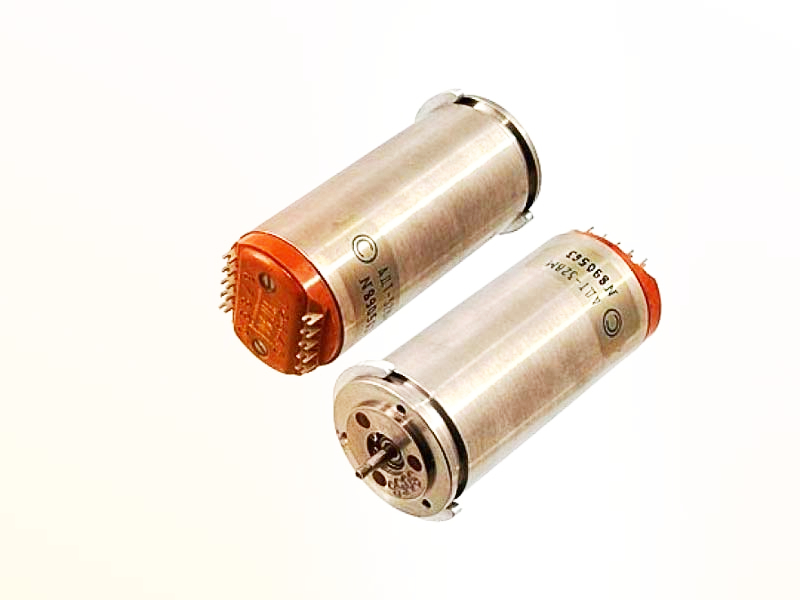

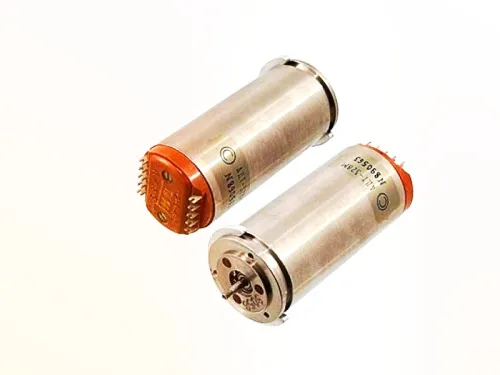

Электродвигатель-тахогенератор АДТ-25В (АДТ25В, АДТ 25 В, АДТ-25-В, АДТ 25В, АДТ25-В, АДТ25 В)
Двигатель-тахогенератор АДТ состоит из асинхронных управляемых двигателей и встроенных асинхронных тахогенераторов.
 Конструктивно АДТ выполняются с редукторами и без них. В условном обозначении АДТ с редукторами указывается буква Р. Передаточное отношение редуктора 1:25.


Технические характеристики


    Номинальное напряжение питания - 40В;
    Напряжение управления прибора электродвигатель-тахогенератор АДТ-25В - 24В;
    Номинальная полезная мощность - 1Вт;
    Частота вращения - 8000об/мин;
    Начальный пусковой момент прибора электродвигатель-тахогенератор АДТ-25В - 3,5мН∙м;
    Номинальный пусковой ток - 0,25А;
    Номинальный пусковой ток управления - 0,3А;
    Частота вращения прибора электродвигатель-тахогенератор АДТ-25В на холостом ходу - 5500об/мин;
    Потребляемый ток при холостом ходе - 0,17А;
    Потребляемый ток управления при холостом ходе - 0,28А;
    Электромеханическая постоянная времени - 0,04с;
    Момент инерции ротора прибора электродвигатель-тахогенератор АДТ-25В - 2,5∙10^-7кг∙м²;
    КПД - 16%;
    Момент трения статический - 0,1∙10^-3Н∙м;
    Значение параметра S прибора электродвигатель-тахогенератор АДТ-25В - 0,5мВ/об/мин;
    Номинальная частота вращения - 6000об/мин;
    Номинальный ток - 0,1А;
    Остаточная ЭДС - 40мВ;
    Остаточная ЭДС_п - 5мВ;
    Потребляемая мощность в номинальном режиме - 2,5Вт;
    Фаза прибора электродвигатель-тахогенератор АДТ-25В - 10угл.мин;
    Значение параметра Н - 0,2%;
    Вибрационные нагрузки:
    - диапазон частот - 1Гц-2000Гц;
    - ускорение - 150м/с²;
    Температура окружающей среды - от -60°С до +100ºС;
    Относительная влажность воздуха при температуре 35°С - 98%;
    Гарантийная наработка прибора электродвигатель-тахогенератор АДТ-25В:
     - без редукторов - 5000 часов;
    - с редукторами - 2500 часов;
    Габариты прибора:
     - диаметр корпуса - 25мм;
     - длина с выходными концами вала - 85мм;
    Масса прибора электродвигатель-тахогенератор АДТ-25В - 0,16кг;

    Двигатель:
    Частота - 500Гц;
    Напряжение возбуждения - 110В;
    Напряжение управления прибора электродвигатель-тахогенератор АДТ-1 - 225В;
    Номинальная мощность - 13Вт;
    Пусковой момент прибора электродвигатель-тахогенератор АДТ-1 - 300Гсм;
    Скорость холостого хода - 8500об/мин;
    Электромеханическая постоянная времени прибора электродвигатель-тахогенератор АДТ-1 - 800мс;
    Тахогенератор:
     Напряжение возбуждения - 110В;
    Крутизна ЭДС - 5мВ/об/мин;
    Остаточная ЭДС прибора электродвигатель-тахогенератор АДТ-1 - 50мВ;
    Фаза ЭДС - -30град;
    Потребляемая мощность - 12Вт;
    Выходное сопротивление - 2300 Ом;
    Габариты прибора АДТ-1 электродвигатель-тахогенератор:
    - диаметр корпуса - 70мм;
    - длина с выходными концами вала - 180мм;
    Масса прибора электродвигатель-тахогенератор АДТ-1 - 3,2кг.
