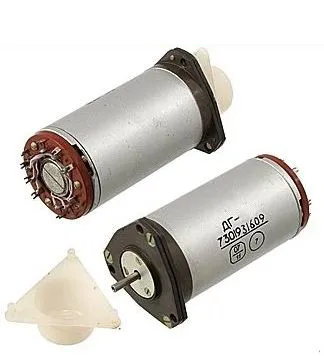

ДГ-12

Описание

Двигатель-генератор ДГ-12 с полым алюминиевым ротором предназначен для работы в исполнительных механизмах позиционных следящих систем со скоростной обратной связью.    Рассчитан на эксплуатацию в условиях повышенной жесткости, характерных для изделий авиационной техники.

    Технические характеристики приборов двигатели-генераторы ДГ-12:

    Пусковой момент - не менее 600,0Г∙см;
    Скорость холостого хода прибора двигатель-генератор ДГ-12 - не менее 6500об/мин;
    Крутизна выходного сигнала на 1000об/мин - 0,4В;
    ЭДС трансформации - не более 50мВ;
    Потребляемые токи прибора двигатель-генератор ДГ-12:
     - возбуждения двигателя - не более 380мА;
     - управления двигателя - не более 600мА;
     - возбуждения генератора - 160мА;
    Габариты:
     - диаметр - 58,0мм;
     - длина - 136,6мм;
    Масса прибора двигатель-генератор ДГ-12 - 1,200кг;
    Напряжение:
     - в цепи возбуждения - 200В;
     - в цепи управления - 120В;
    Частота прибора двигатель-генератор ДГ-12 - 400Гц.
