Описание
Варикап 2В125А кремниевый, эпитаксиально-планарный, подстроечный.
Предназначен для применения в управляемых по частоте генераторах и возбудителях.

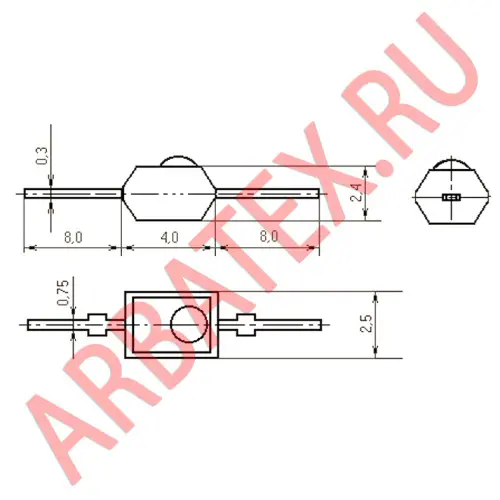

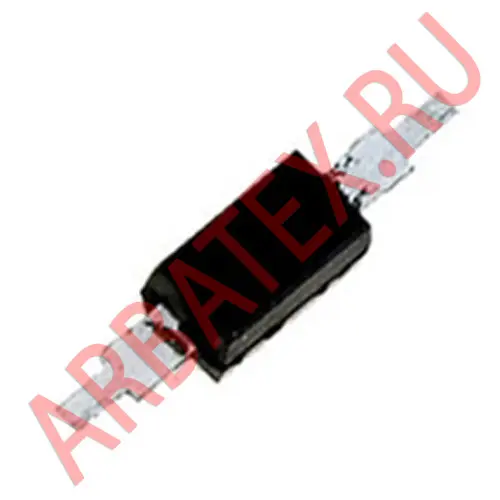

Выпускается в пластмассовом корпусе с гибкими выводами.
Тип варикапа приводится на корпусе.
Положительный вывод маркируется белой точкой.
Параметры и характеристики
Масса варикапа не более 0,07 г.
Технические условия: аА0.339.288 ТУ/02.
| Тип варикапа | Значения параметров при Т=25°C | Предельные эксплуатационные данные
|
|---|
| Cном пФ при (Uобр В) | DC | Кс | при | Qв | при | I обр | Uобр max | Тк max (Тп) | Токр |
| U1 | U2 | F |
| пФ (В) | пФ | В | В | МГц | мкА | В | °C | °C |
| 2В125А | 30,0 (1) | 6 | 8,3 | 1 | 12 | 150 | 50 | 0,5 | 14 | 125 | -60...+125 |
Условные обозначения электрических параметров варикапов:
• Cном - номинальная емкость варикапа при заданном обратном напряжении;
• Uобр - обратное напряжение на варикапе;
• DC - диапазон отклонения номинальной емкости варикапа;
• Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
• Qв- добротность варикапа на частоте f;
• Iобр - постоянный обратный ток варикапа;
• Uобр мах - максимально-допустимое обратное напряжение варикапа;
• Тк мах - максимально-допустимая температура корпуса варикапа;
• Тп мах - максимально-допустимая температура перехода варикапа;
• Токр - температура окружающей среды.
