Описание
Варикапы 2В106А кремниевые, эпитаксиально-диффузионные, умножительные.
Предназначены для применения в схемах умножения частоты и частотной модуляции.

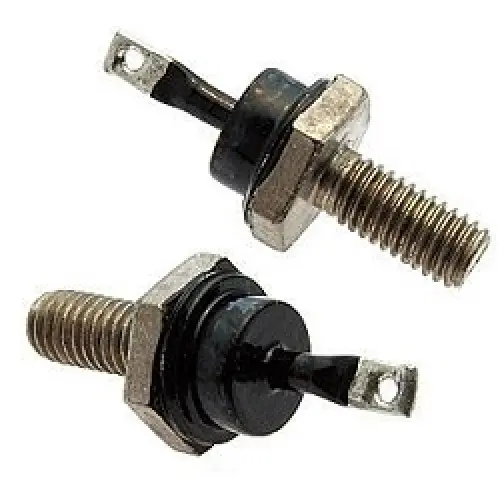

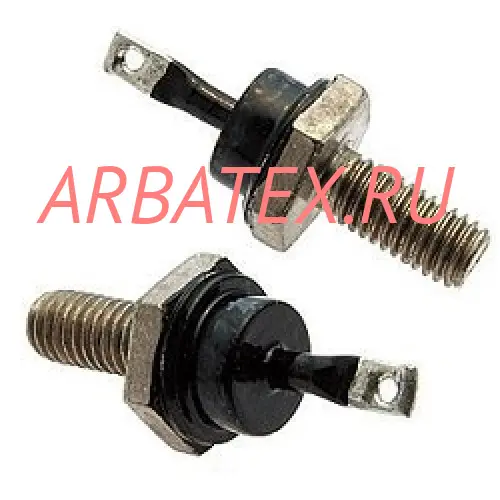

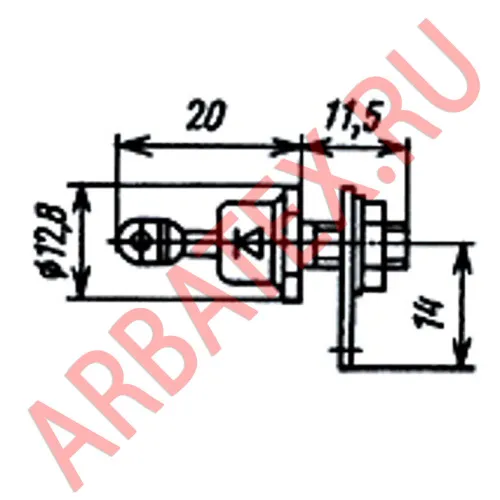

Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип варикапа и схема соединений электродов с выводами приводятся на корпусе.
Параметры и характеристики
Масса варикапа с комплектующими деталями не более 15 г.
Технические условия: ТТ4.660.007 ТУ.
| Тип варикапа | Значения параметров при Т=25°C | Предельные эксплуатационные данные
|
|---|
| Cном пФ при (Uобр В) | DC | Кс | при | Qв | при | I обр | Uобр max | Тк max (Тп) | Токр |
| U1 | U2 | F |
| пФ (В) | пФ | В | В | МГц | мкА | В | °C | °C |
| 2В106А | 35,0 (4) | 15 | - | - | - | 40 | 50 | 20 | 120 | 125 | -60...+130 |
| 2В106Б | 25,0 (4) | 10 | - | - | - | 60 | 50 | 20 | 90 | 125 | -60...+130 |
| КВ106А | 35,0 (4) | 15 | - | - | - | 40 | 50 | 20 | 120 | 95 | -60...+100 |
| КВ106Б | 25,0 (4) | 10 | - | - | - | 60 | 50 | 20 | 90 | 95 | -60...+100 |
Условные обозначения электрических параметров варикапов:
• Cном - номинальная емкость варикапа при заданном обратном напряжении;
• Uобр - обратное напряжение на варикапе;
• DC - диапазон отклонения номинальной емкости варикапа;
• Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
• Qв- добротность варикапа на частоте f;
• Iобр - постоянный обратный ток варикапа;
• Uобр мах - максимально-допустимое обратное напряжение варикапа;
• Тк мах - максимально-допустимая температура корпуса варикапа;
• Тп мах - максимально-допустимая температура перехода варикапа;
• Токр - температура окружающей среды.
