2В102В варикап

2В102В варикап

Характеристики

48Q0V6CNM

Описание

Описание


Варикапы 2В102В кремниевые, диффузионно-сплавные, подстроечные.
Предназначены для применения в схемах подстройки контуров резонансных усилителей.

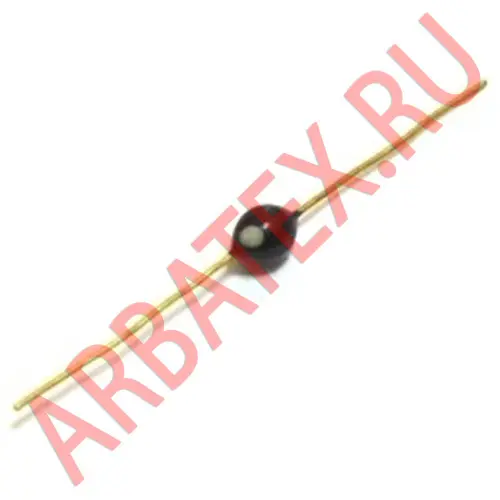

Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип варикапа приводится на упаковке.
Положительный вывод маркируется цветной точкой:
- 2В102 - оранжевой;
- KB102 - белой.
Масса варикапа не более 0,1 г.

Параметры и характеристики


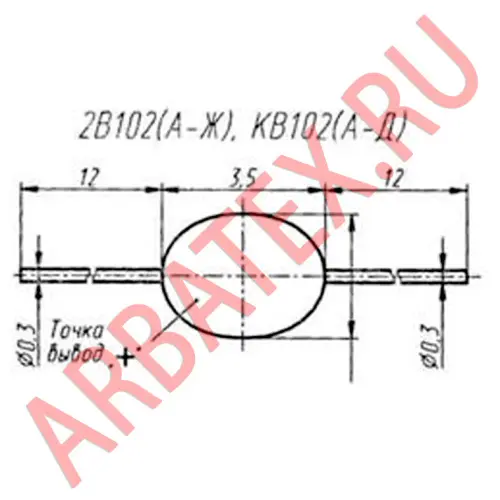

Тип корпуса: КД-28.
Технические условия: ТТ4.660.003 ТУ.


Тип варикапа Значения параметров при Т=25°C Предельные эксплуатационные данные
Cном пФ при (Uобр В) DC Кс при при I обр Uобр max Тк max (Тп) Токр
U1 U2 F
пФ (В) пФ В В МГц мкА В °C °C
2В102А 22,5 (4) 2,5 1,8 4 45 40 50 1 45 120 -60...+120
2В102Б 24,5 (4) 2,5 1,8 4 45 40 50 1 45 120 -60...+120
2В102В 31,0 (4) 6 1,8 4 45 50 50 1 45 120 -60...+120
2В102Г 18,0 (4) 4 1,8 4 45 100 50 1 45 120 -60...+120
2В102Д 23,5 (4) 4,5 1,8 4 45 100 50 1 45 120 -60...+120
2В102Е 31,0 (4) 6 1,8 4 45 100 50 1 45 120 -60...+120
2В102Ж 23,5 (4) 4,5 2,1 4 80 50 50 1 80 120 -60...+120

Условные обозначения электрических параметров варикапов:

  • Cном - номинальная емкость варикапа при заданном обратном напряжении;
  • Uобр - обратное напряжение на варикапе;
  • DC - диапазон отклонения номинальной емкости варикапа;
  • Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
  • Qв- добротность варикапа на частоте f;
  • Iобр - постоянный обратный ток варикапа;
  • Uобр мах - максимально-допустимое обратное напряжение варикапа;
  • Тк мах - максимально-допустимая температура корпуса варикапа;
  • Тп мах - максимально-допустимая температура перехода варикапа;
  • Токр - температура окружающей среды.
