Описание
Варикапы 2В102А кремниевые, диффузионно-сплавные, подстроечные.
Предназначены для применения в схемах подстройки контуров резонансных усилителей.

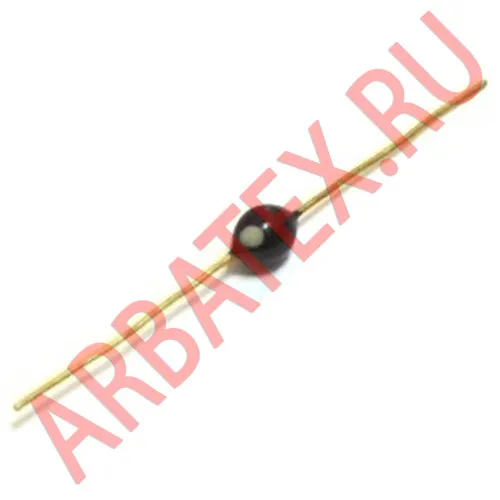

Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип варикапа приводится на упаковке.
Параметры и характеристики
Положительный вывод маркируется цветной точкой:
- 2В102 - оранжевой;
- KB102 - белой.
Масса варикапа не более 0,1 г.

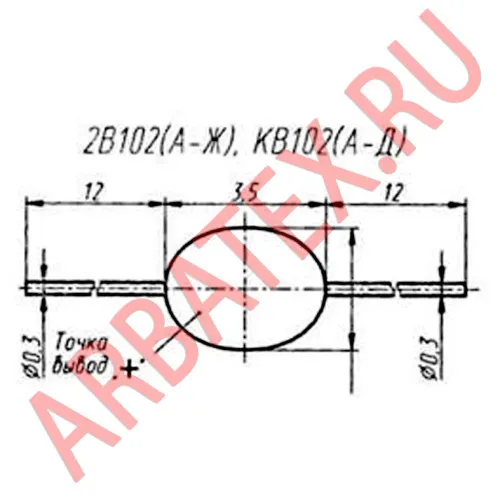

Тип корпуса: КД-28.
Технические условия: ТТ4.660.003 ТУ.
| Тип варикапа | Значения параметров при Т=25°C | Предельные эксплуатационные данные
|
|---|
| Cном пФ при (Uобр В) | DC | Кс | при | Qв | при | I обр | Uобр max | Тк max (Тп) | Токр |
| U1 | U2 | F |
| пФ (В) | пФ | В | В | МГц | мкА | В | °C | °C |
| 2В102А | 22,5 (4) | 2,5 | 1,8 | 4 | 45 | 40 | 50 | 1 | 45 | 120 | -60...+120 |
| 2В102Б | 24,5 (4) | 2,5 | 1,8 | 4 | 45 | 40 | 50 | 1 | 45 | 120 | -60...+120 |
| 2В102В | 31,0 (4) | 6 | 1,8 | 4 | 45 | 50 | 50 | 1 | 45 | 120 | -60...+120 |
| 2В102Г | 18,0 (4) | 4 | 1,8 | 4 | 45 | 100 | 50 | 1 | 45 | 120 | -60...+120 |
| 2В102Д | 23,5 (4) | 4,5 | 1,8 | 4 | 45 | 100 | 50 | 1 | 45 | 120 | -60...+120 |
| 2В102Е | 31,0 (4) | 6 | 1,8 | 4 | 45 | 100 | 50 | 1 | 45 | 120 | -60...+120 |
| 2В102Ж | 23,5 (4) | 4,5 | 2,1 | 4 | 80 | 50 | 50 | 1 | 80 | 120 | -60...+120 |
Условные обозначения электрических параметров варикапов:
• Cном - номинальная емкость варикапа при заданном обратном напряжении;
• Uобр - обратное напряжение на варикапе;
• DC - диапазон отклонения номинальной емкости варикапа;
• Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
• Qв- добротность варикапа на частоте f;
• Iобр - постоянный обратный ток варикапа;
• Uобр мах - максимально-допустимое обратное напряжение варикапа;
• Тк мах - максимально-допустимая температура корпуса варикапа;
• Тп мах - максимально-допустимая температура перехода варикапа;
• Токр - температура окружающей среды.
