3А620А-6 диод

3А620А-6 диод

Характеристики

Арсенид галлия
0.055
55
-60...+100
55
15000
0.14...0.2
Настроечный
4830PWRL8

Описание

Описание


Диоды 3А620А-6 настроечные, арсенидогаллиевые, мезаэпитаксиальные, с барьером Шоттки.
Предназначены для применения в устройствах перестройки частоты или фазы в СВЧ-диапазоне в гибридных интегральных микросхемах, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых трибов, инея и росы, пониженного и повышенного давления.

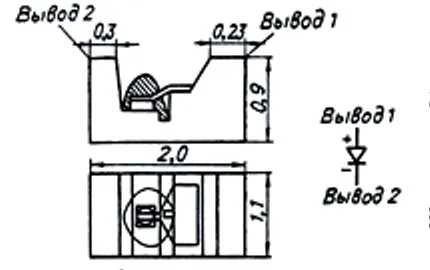

Выпускаются в бескорпусном исполнении на держателях с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Положительный вывод обозначается точкой красного цвета, нанесенной на керамический держатель.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 3А620А-6, аА0.336.109 ТУ;
диод СВЧ АА620А-6, аАО.339.346 ТУ.

Параметры и характеристики


Масса диола нe более 0,1 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
