Характеристики

Арсенид галлия
-60...+85
25000
50...70
не более 0.2
Генераторный
4830PWRKG

Описание

Описание


Диоды 3А730Б арсенидогаллиевые, эпитаксиальные, с барьером Шоттки, лавинно-пролетные, генераторные.
Предназначены для применения в генераторах и усилителях сантиметрового диапазона длин волн.

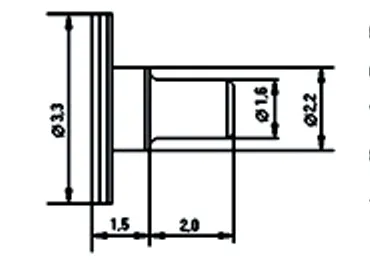

Выпускаются в металлокерамическом корпусе типа КД-110Б с жесткими выводами.
Тип диода и полярность приводятся на этикетке, вкладываемой в групповую тару.
Значение индивидуального рабочего тока для каждого диода указывается на индивидуальном талоне.
Диоды маркируются цветной точкой на торце минусового вывода: 3A730A - желтой, 3А730Б - голубой,
3А730В - коричневой, 3А730Г - красной, 3А730Д - белой, 3A730E - черной, 3А730Ж - синей, 3A730H - зеленой.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 3A730Б, аА0.339.148 ТУ;
диод СВЧ АА730Б, аА0.336.535 ТУ.

Параметры и характеристики


Масса диода не более 0,2 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
