2А118А-6 диод

2А118А-6 диод

Характеристики

Кремний
-60...+125
6
0.8
160...400
50
25000
0.2...0.25
не более 10
Смесительный
0.45...0.7
4830PWQPL

Описание

Описание


Диоды 2А118А-6 кремниевые, планарно-эпитаксиальные, с барьером Шоттки, смесительные.
Предназначены для применения в преобразователях частоты дециметрового диапазона длин волн.

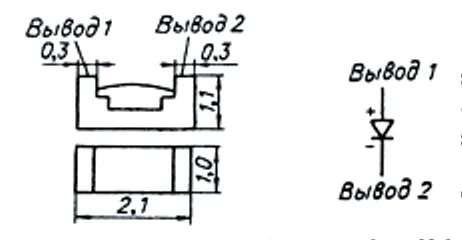

Выпускаются в бескорпусном исполнении в виде кристалла с контактными площадками на кристаллодержателе.
Бескорпусные диоды предназначены для применения в составе гибридных интегральных микросхем и микросборок, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.
Полярность, товарный знак, тип диода, и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Диоды выпускаются подобранными в пары и обозначаются 2А118АР-6.

Параметры и характеристики


Масса диода не более 0,001 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А118А-6, аА0.339.018 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
