Описание диода 3А529АР
Диод 3А529АР применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.
Характеристики диода 3А529АР
Диоды 3А529АР арсенидогаллиевые, эпитаксиальные, с барьером Шотки, СВЧ, импульсные, одиночные 3А529А, 3А529Б и подобранные в пары 3А529АР, 3А529БР.
Предназначены для преобразования импульсных сигналов пико- и наносекундного диапазонов.

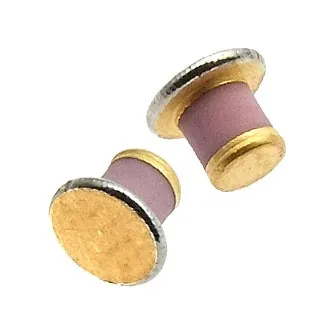

Выпускаются в металлокерамическом корпусе с жесткими выводами.
Диаметр положительного (анодного) вывода 3,7 мм.
Тип диода приводится на групповой таре.
Подобранные для работы в парах диоды 3А529АР, 3А529БР имеют парную, упаковку внутри групповой тары.
Масса диода не более 0,1 г.
Основные технические параметры СВЧ диода 3А529АР:
• Постоянное прямое напряжение: не более 1,2 В;
• Постоянный обратный ток: не более 50 мкА;
• Общая емкость: 0,4 пФ;
• Дифференциальное сопротивление: не более 70 Ом;
• Постоянное обратное напряжение: 5 В;
• Средний прямой ток: не более 2 мА;
• Импульсный прямой ток: не более 5 мА;
• Импульсная рассеиваемая мощность: 0,5 мВт;
• Температура окружающей среды: -60...+85 °С
Условное обозначение диодов:
Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
