Характеристики

Арсенид галлия
-60...+125
6.5
200...500
50
0.2
Смесительный
0.15
4830PWQHL

Описание

Описание


Диоды 3А110А арсенидогаллиевые, планарно-эпитаксиальные, смесительные.
Предназначены для применения в преобразователях частоты сантиметрового диапазона длин волн.

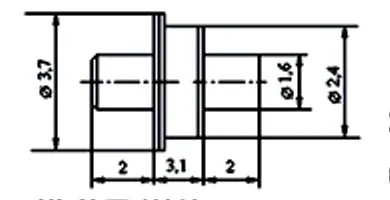

Выпускаются в металлокерамическом корпусе с жесткими выводами типа КД-106.
Диоды выпускаются подобранными в пары и обозначаются 2А110АР, АА110АР.
Тип диода и схема соединения электродов с выводами приводятся на этикетке.
Маркируются кодом: первая цифра указывает на тип диода (для 3А110А - цифра 6, для 3А110Б - цифра 7), вторая - квартал выпуска диода, третья (последняя цифра) - год выпуска диода.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 3А110А, ТТЗ.360.068 ТУ; диод СВЧ АА110А, аА0.336.102 ТУ.

Параметры и характеристики


Масса диода не более 0,15 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
