Описание
Диоды 2А613А кремниевые, мезаэпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты метрового и дециметрового диапазонов длин волн.

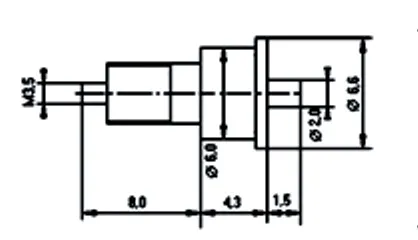

Выпускаются в металлокерамическом корпусе типа КД-120 с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Тип диода на корпусе обозначается точкой: диод типа 2А613А - одна черная точка; диод типа 2А613Б - две черных точки.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А613А, aa0.336.028 ТУ;
диод СВЧ КА613А, аА0.339.179 ТУ.
Параметры и характеристики
Масса диода не более 2,0 г.
• Iпр макс, А - Максимальный прямой ток<br>
• Uобр и макс, В - Максимальное импульсное обратное напряжение<br>
• Iпр и макс, А - Максимальный импульсный прямой ток<br>
• Uпр макс, В - Постоянное прямое напряжение<br>
• fд макс, кГц - Максимальная рабочая частота<br>
• Сд, пФ - Общая ёмкость<br>
• Ioбp, мкА - Постоянный обратный ток<br>
• Uoбp макс, В - Максимальное постоянное обратное напряжение<br>
• tвoc обр, мкс - Время обратного восстановления<br>
• Ioбp и макс, мА - Импульсный обратный ток<br>
• Pрас, мВт - Непрерывная рассеиваемая мощность<br>
• Мин наработка, ч - Минимальная наработка<br>
• Тип диода - Тип СВЧ диода<br>
• Pрас и, Вт - Импульсная рассеиваемая мощность<br>
