Характеристики

Кремний
1000...2000
-60...+125
20
15000
Детекторный
4830PWQCD

Описание

Описание

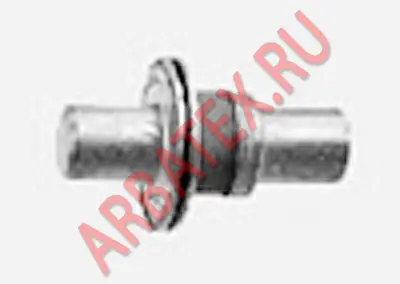

Диоды 2А203А кремниевые, микросплавные, детекторные.
Предназначены для детектирования сигналов в сантиметровом диапазоне длин волн.
Выпускаются в металлокерамическом корпусе типа КД-106 с жесткими выводами.

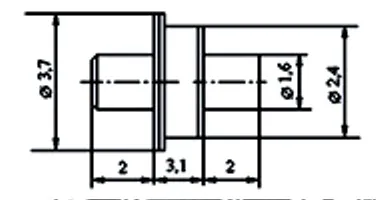

Габаритный чертеж соответствует прибору 2А107.
Тип диода приводится на этикетке.
Маркируются условным кодом: цифрой 4 - 2А203А, цифрой 5 - 2А203Б.

Параметры и характеристики


Масса диода не более 0,2 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А203А, ТР3.360.093 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
