Характеристики

Германий
0.6
не более 0.5
-60...+70
5
1000
0.36...0.55
20
0.18...0.25
не более 2
200
Параметрический
4830PWQB1

Описание

Описание


Диоды 1А401А германиевые, диффузионные, параметрические.
Предназначены для применения в параметрических усилителях в диапазоне длин волн 6... 60 см.

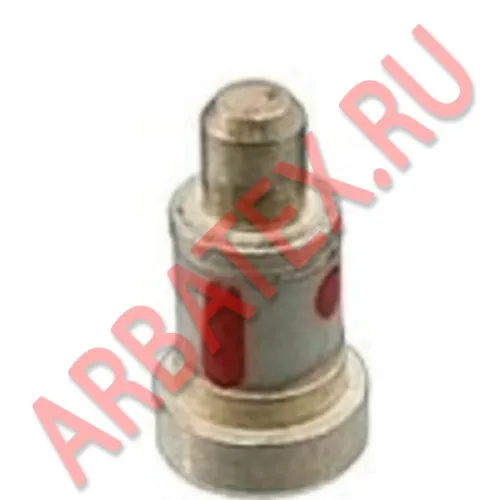

Выпускаются в металлокерамическом корпусе с жесткими выводами.

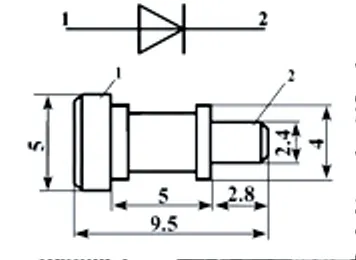

Тип диода и схема соединения электродов, с выводами приводятся на этикетке.
Маркируются цветными точками у отрицательного вывода: 1А401 - четырьмя красными; 1А401А -одной красной; 1А401Б - двумя красными; 1А401В— тремя красными; ГА401 - четырьмя голубыми; ГА401А - одной голубой; ГА401Б - двумя голубыми; ГА401В - тремя голубыми.

Параметры и характеристики


Масса диода не более 0,7 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 1А401А, ТР3.369.004 ТУ;
диод СВЧ ГА401А, ГР3.360.103 ТУ.

Основные технические параметры СВЧ диода 1А401А:
Постоянная времени при uобр=10 В, f=2000±200 МГц, не более:
   - 1А401, ГА401 2,2 пс
   - 1А401А, ГА401А 2 пс
   - 1А401Б, ГА401Б 1,8 пс
   - 1А401В, ГА401В 1.7 пс
Пробивное напряжение при iобр=10..20 мкА, не менее:
   - При Т=+25 °С 20 В
   - При Т=-60 °С 17 В
Постоянный обратный ток при uобр=10 В, не более:
   - При Т=+25°С 0,5 мкА
   - При Т=+70°С 4 мкА
Емкость корпуса 0,18..0,25 пФ
Индуктивность диода, не более 2 нГн

Предельные эксплуатационные данные:
Рассеиваемая мощность 200 мВт
Рассеиваемая мощность при кратковременном воздействии (не более 5 мин) 400 мВт
Импульсная рассеиваемая мощность при tи≤4 мкс и q≥1000 5 Вт
Импульсная рассеиваемая мощность при кратковременном воздействии (не более 5 мин), tи≤4 мкс и q≥1000 10 Вт
Температура окружающей среды -60..+70 °С

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
