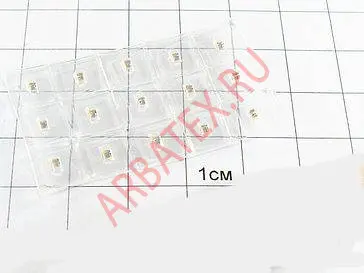

АА631А диод

АА631А диод

Характеристики

Арсенид галлия
не более 20
55
-60...+100
37
25000
0.15...0.2
Настроечный
4D50UOK67

Описание

Описание


Диоды СВЧ 3А631А настроечные арсенидогаллиевые, мезаэпитаксиальные, с барьером Шоттки.
Предназначены для применения в устройствах перестройки частоты или фазы в СВЧ-диапазоне.
Выпускаются в металлокерамическом корпусе типа КД-122 с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 3А631А, аА0.336.147 ТУ;
диод СВЧ АА631А, аА0.339.412 ТУ.

Параметры и характеристики


Масса диода не более 0,1 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
