Характеристики

Германий
0.006
-60...+70
0.42...0.5
0.2...0.35
Переключательный
9...11
48Q0V6P03

Описание

Описание

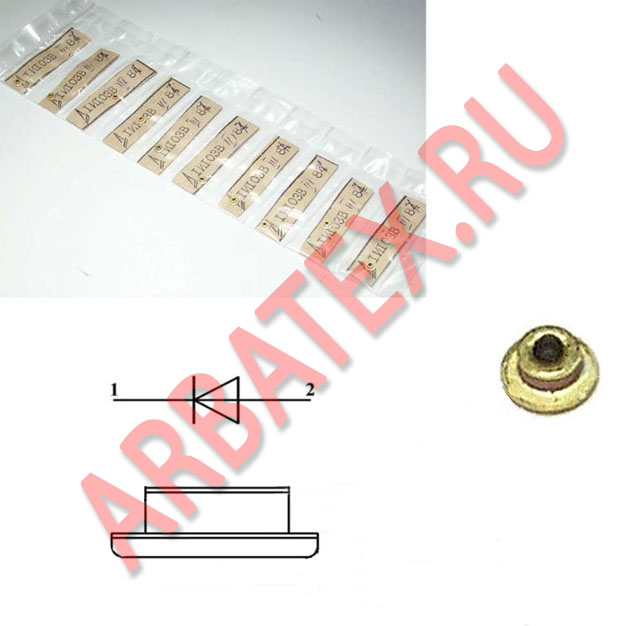

Диоды 1И308Д германиевые туннельные мазапланарные.
Предназначены для работы в переключающих устройствах субнаносекундного диапазона.

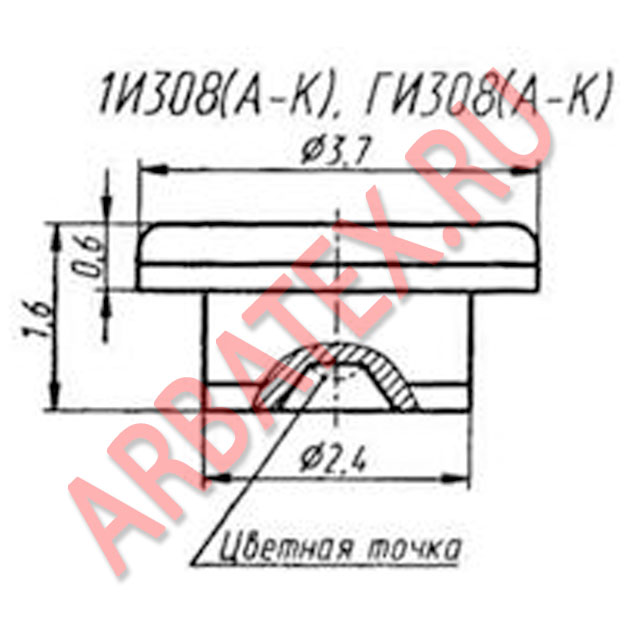

Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип диода указывается на этикетке.

Параметры и характеристики


Масса диода не более 0,1 г.

Диоды маркируются цветным кодом:
1И308А — зеленой и черной точками,
1И308Б — зеленой и белой точками,
1И308В — красной и черной точками,
1И308Г — двумя красными точками,
1И308Д — красной и белой точками,
1И308Е — белой и черной точками,
1И308Ж — двумя белыми точками,
1И308И — голубой и черной точками,
1И308К — голубой и белой точками.

Отрицательный вывод имеет больший диаметр.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
