КА507Б диод

КА507Б диод

Характеристики

Кремний
200000000
300
Переключательный
1.5
20

Описание

Описание


Диоды СВЧ КА507Б кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах, модуляторах,
фазовращателях и аттенюаторах сантиметрового и дециметрового диапазонов длин волн.

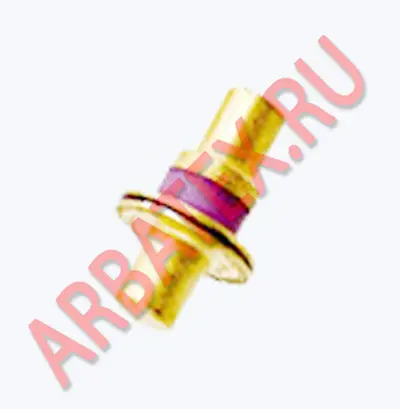

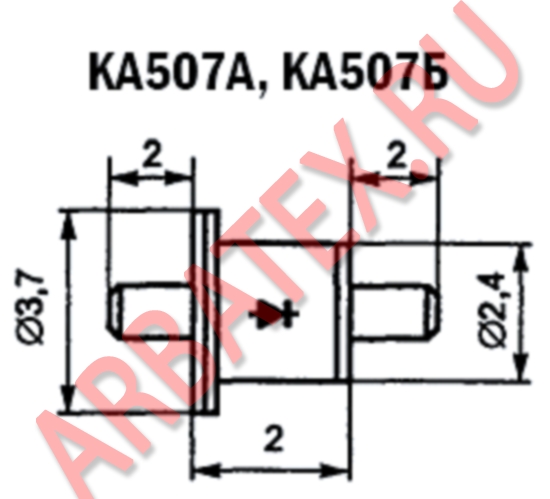

Выпускаются в металлокерамическом корпусе типа КД-105 с жесткими выводами.
Тип диода приводится на этикетке.
Маркируются цветными точками : 2А507А - черной; КА507А - двумя черными;
2А507Б - желтой; КА507Б - двумя желтыми; КА507В - двумя красными.
Положительный вывод со стороны крышки.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А507Б, ТТ3.360.053 ТУ;
диод СВЧ КА507Б, ТТ3.360.078 ТУ.

Параметры и характеристики


Масса диода не более 1,3 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
