КА611А-1 диод

КА611А-1 диод

Характеристики

Кремний
60
-60...+125
100
25000
0.7...1
Настроечный
48Q0V6PIU

Описание

Описание


Диоды 2А611А-1 настроечные, кремниевые, мезаэпитаксиальные, диффузионные.
Предназначены для применения в устройствах перестройки частоты или фазы в СВЧ-диапазоне.

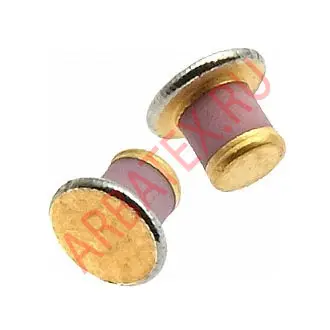

Выпускаются в металлокерамическом корпусе типа КД-104 с жесткими выводами
и в бескорпусном исполнении в виде кристалла с контактными площадками без кристаллодержателя.
Бескорпусные диоды предназначены для применения в гибридных интегральных микросхемах, обеспечивающих герметизацию
и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.
Тип диода приводится на групповой таре.
Масса корпусного диода не более 0,1 г; бескорпусного - 0,0001 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А611А-1, аА0.336.031 ТУ;
диод СВЧ КА611А-1, аА0.339.142 ТУ;
диод СВЧ 2А611А-5, аА0.339.308 ТУ.

Параметры и характеристики


Масса корпусного диода не более 0,1 г; бескорпусного - 0,0001 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
