КА517А-2 диод

КА517А-2 диод

Характеристики

Кремний
0.1
270
75000000
150
-60...+125
500
5000
300
Переключательный
5
48Q0V6PIJ

Описание

Описание


Диоды СВЧ КА517А-2 кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа n-i-p.
Предназначены для применения в переключающих устройствах, модуляторах, аттенюаторах
сантиметрового диапазонов длин волн в составе гибридных интегральных микросхем,
обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана,
плесневых грибов, инея и росы, пониженного и повышенного давления.

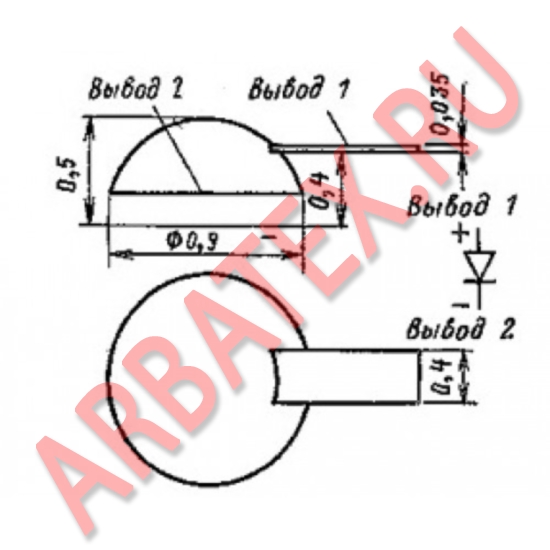

Выпускаются в бескорпусном исполнении с гибкими выводами.
Тип диода приводится на этикетке.
Положительный электрод имеет гибкий вывод.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А517А-2, ТТ0.336.028 ТУ;
диод СВЧ КА517А-2, ТТ3.360.075 ТУ.

Параметры и характеристики


Масса диода не более 0,0016 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
