Описание диода 3А603В
Диод 3А603В применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.
Характеристики диода 3А603В
Диоды 3А603В арсенидогаллиевые, мезаэпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты сантиметровом диапазона длин волн.

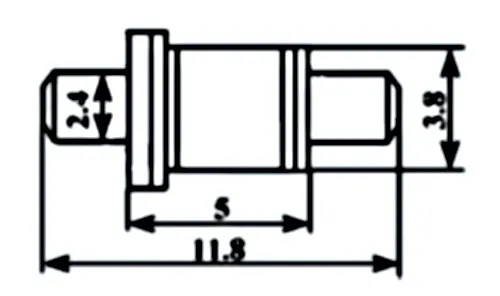

Выпускаются в металлокерамическом корпусе с жесткими выводами типа КДЮ-106-2.
Тип диода указывается на корпусе диода.
Масса диода не более 0,65 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 3a603a, аА0.336.000 ТУ;
диод СВЧ АА603А, aa0.339.014 ТУ.
Некоторые электрические параметры:
Предельная частота при f=2300±400 МГц, не менее:
- 3А603А, АА603А 100 ГГц
- 3А603Б, АА603Б 150 ГГц
- 3А603В, АА603В 200 ГГц
- 3А603Г, АА603Г 250 ГГц
Постоянное обратное напряжение при uобр = 50 мкА, не менее:
при Т=+25°С:
- 3А603А, 3А603Б, АА603А, АА603Б 20 В
- 3А603В, АА603В 10 В
- 3А603Г, АА603Г 15 В
при Т=-60 и +85°С:
- 3А603А, 3А603Б, АА603А, АА603Б 15 В
- 3А603В, АА603В 7 В
- 3А603Г, АА603Г 10 В
Общая емкость диода при uобр=0 и f=30 МГц:
- 3А603А, АА603А 0,5...1,5 пФ
- 3А603Б, 3А603В, 3А603Г, АА603Б, АА603В, АА603Г 0,5... 1,2 пФ
Предельные эксплуатационные данные:
Постоянное обратное напряжение:
при Т=+25°С:
- 3А603А, 3А603Б, АА603А, АА603Б 20 В
- 3А603В, АА603В 10 В
- 3А603Г, АА603Г 15 В
при Т=-60 и +85°С:
- 3А603А, 3А603Б, АА603А, АА603Б 15 В
- 3А60ЗВ, АА603В 7 В
- 3А603Г, АА603Г 10 В
Рассеиваемая мощность:
- 3А603А, 3А603Б, АА603А, АА603Б 0,4 Вт
- 3А60ЗВ, АА603В 0,16 Вт
- 3А603Г, АА603Г 0,25 Вт
Температура окружающей среды -60..+85°С
Условное обозначение диодов:
Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
