Описание диода 3А529БР

Диод 3А529БР - арсенидогаллиевые, эпитаксиальные, с барьером Шотки, СВЧ, импульсные, одиночные 3А529А, 3А529Б и подобранные в пары 3А529АР, 3А529БР.
Предназначены для преобразования импульсных сигналов пико- и наносекундного диапазонов.

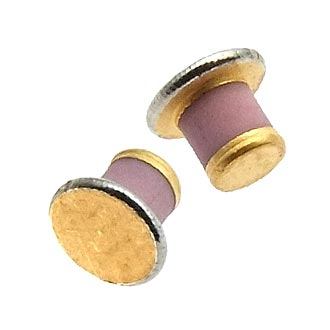

Выпускаются в металлокерамическом корпусе с жесткими выводами.

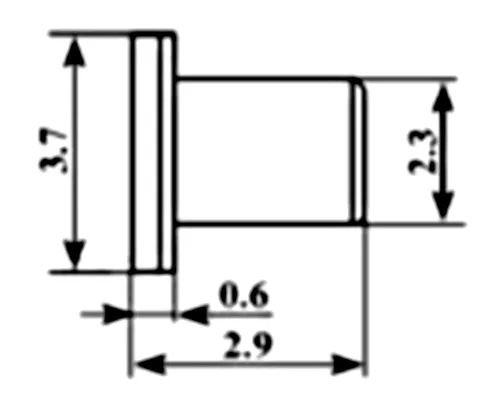

Диаметр положительного (анодного) вывода 3,7 мм.
Тип диода приводится на групповой таре.
Подобранные для работы в парах диоды 3А529АР, 3А529БР имеют парную, упаковку внутри групповой тары.
Масса диода не более 0,1 г.

Характеристики диода 3А529БР

Основные технические параметры СВЧ диода 3А529А:
Постоянное прямое напряжение: не более 1,2 В;
Постоянный обратный ток: не более 50 мкА;
Общая емкость: 0,4 пФ;
Дифференциальное сопротивление: не более 70 Ом;
Постоянное обратное напряжение: 5 В;
Средний прямой ток: не более 2 мА;
Импульсный прямой ток: не более 5 мА;
Импульсная рассеиваемая мощность: 0,5 мВт;
Температура окружающей среды: -60...+85 °С

Условное обозначение диодов:

Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
