В2-320-20 диод

В2-320-20 диод

Характеристики

6500
1.16
1.1
0.75
15
не более 1.9
320
2000
-60...+140
20
4830PWRL2

Описание

Описание


Диод В2-320-20 кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 500 Гц.
Выпускаются в металлокерамическом корпусе таблеточной конструкции.
Охлаждение воздушное принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Символ полярности нанесен на одном из оснований либо на специальной бирке.

Параметры и характеристики


Средний прямой ток - 320 А
Повторяющееся импульсное обратное напряжение - 2000 В
Масса диода не более 150 г.
Технические условия: ТУ 16-529.903-74.
Тип применяемого охладителя: ОА-026.

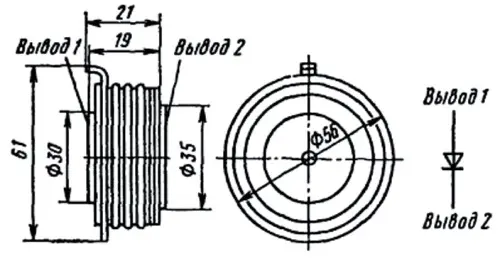

Габаритные размеры:
- диаметр - 56 мм
- высота - 21 мм

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• fд, кГц - Рабочая частота диода
• Ioбp макс, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Uпр и макс, В - Импульсное прямое напряжение
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Iпр уд макс, А - Максимально допустимый ударный ток
• Tпер макс,°C - Максимальная температура перехода
• Iобр и п макс, мА - Повторяющийся импульсный обратный ток
