Описание диода КД923А
Диод КД923А применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.
Характеристики диода КД923А
КД923А
Диоды кремниевые, планарные, с барьером Шотки.
Предназначен для применения в импульсных устройствах, в устройствах преобразования высокочастотного напряжения.

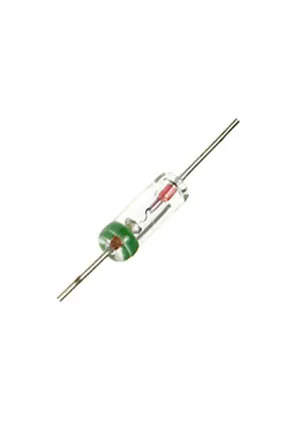

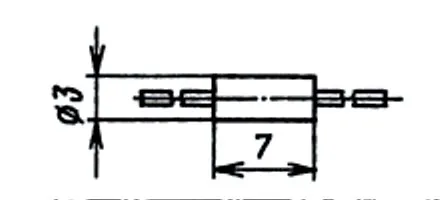

Выпускается в стеклянном корпусе с гибкими выводами.
Маркируется кольцевой полосой зеленого цвета на корпусе у положительного вывода.
Масса диода не более 0,3 г.
Основные технические характеристики диода КД923А:
• uoбp max - Максимальное постоянное обратное напряжение: 14 В;
• inp max - Максимальный прямой ток: 100 мА;
• fд - Рабочая частота диода: 0,7 МГц;
• unp - Постоянное прямое напряжение: не более 1 В при inp 100 мА;
• ioбp - Постоянный обратный ток: не более 5 мкА при uoбp 10 В;
• Сд - Общая емкость: 3,6 пФ
Условное обозначение диодов:
Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
