Описание диода 2Д420А
Диод 2Д420А применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.
Характеристики диода 2Д420А
Диод 2Д420А кремниевый со структурой p-i-n, коммутационный.
Предназначен для коммутации высокочастотных сигналов в диапазоне частот 30...300 МГц.

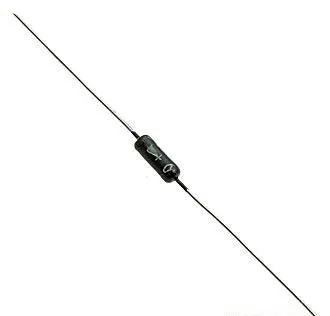

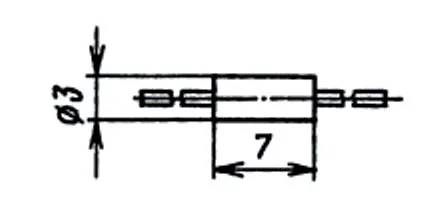

Выпускается в стеклянном корпусе с гибкими выводами.
Тип диода и схема соединений электродов с выводами приводятся на корпусе.
Масса диода не более 0,25 г.
Технические условия: аА0.339.173 ТУ.
Основные технические характеристики диода 2Д420А:
• uoбp max - Максимальное постоянное обратное напряжение: 24 В;
• uoбp и max - Максимальное импульсное обратное напряжение: 35 В;
• iпр ср max - Максимальный средний прямой ток: 0,05 А;
• inp и max - Максимальный импульсный прямой ток: 0,5 А;
• Сд - Общая емкость: 1 пФ
Условное обозначение диодов:
Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
