1Д507А диод

1Д507А диод

Характеристики

30
0.2
0.5
не более 50
20
0.1
не более 3.5
-60...+70
Импульсный
4830PWQBB

Описание

Описание диода 1Д507А


Диод 1Д507А применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.

Характеристики диода 1Д507А


Диоды 1Д507А германиевые, микросплавные, импульсные.
Предназначены для ограничения и модуляции импульсных сигналов.

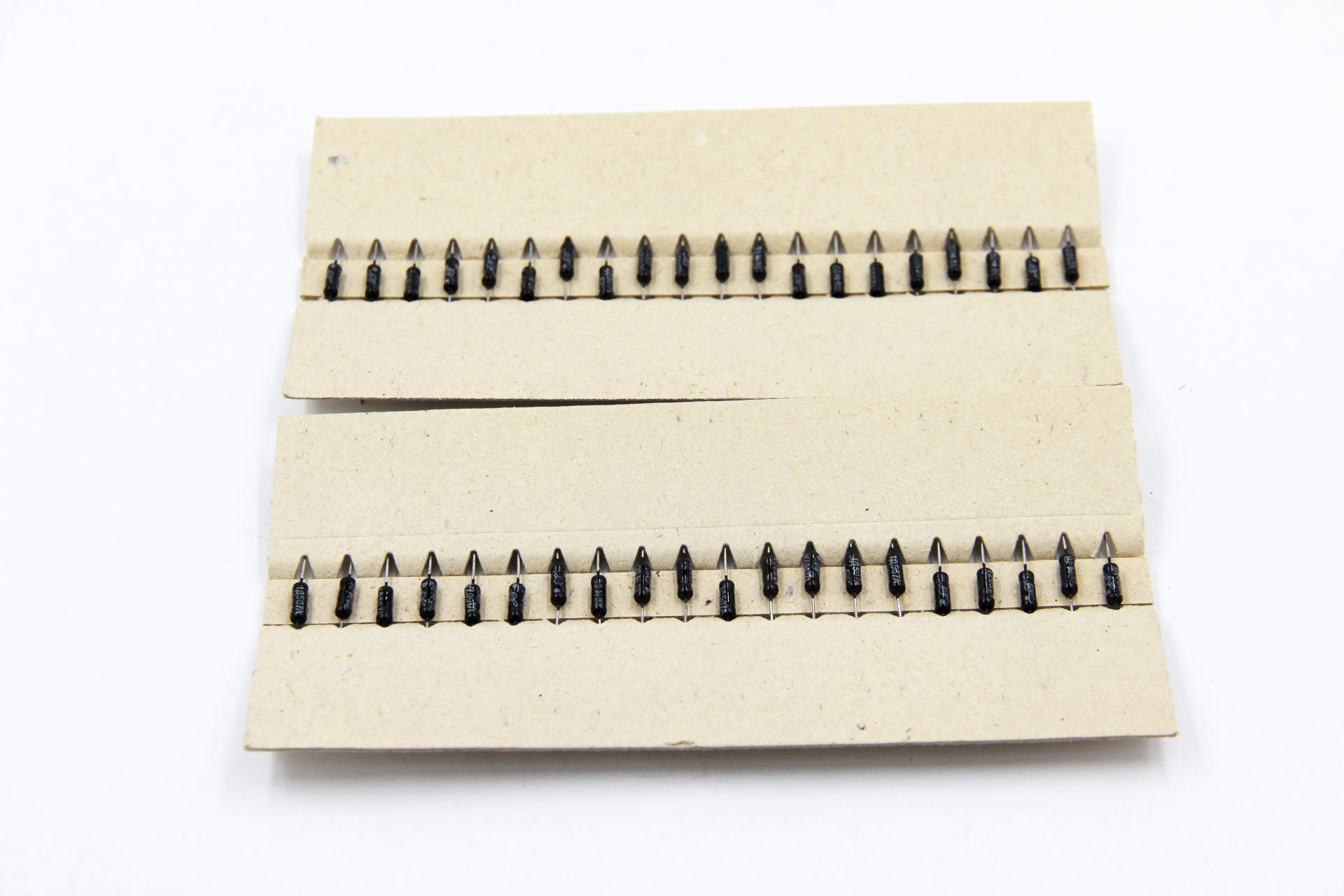

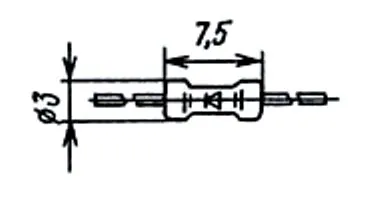

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диода не более 0,21 г.

Основные технические характеристики диода 1Д507А:
• uoбp max - Максимальное постоянное обратное напряжение: 20 В;
• inp max - Максимальный прямой ток: 16 мА;
• unp - Постоянное прямое напряжение: не более 0,5 В при inp 5 мА;
• ioбp - Постоянный обратный ток: не более 50 мкА при uoбp 20 В;
• tвoc обр - Время обратного восстановления: 0,1 мкс;
• Сд - Общая емкость: 0,8 пФ


Условное обозначение диодов:


Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
