2ДС627А диодная сборка

2ДС627А диодная сборка

Характеристики

2017
0.2
60
1.5
1.3
не более 2
50
4830PWQH5

Описание

Описание


Диодные матрицы 2ДС627А состоят из восьми кремниевых, эпитаксиально-планарных диодов, с раздельными выводами.
Предназначены для использования в коммутаторах тока и других импульсных схемах.
Выпускаются в металлокерамическом корпусе с гибкими выводами.

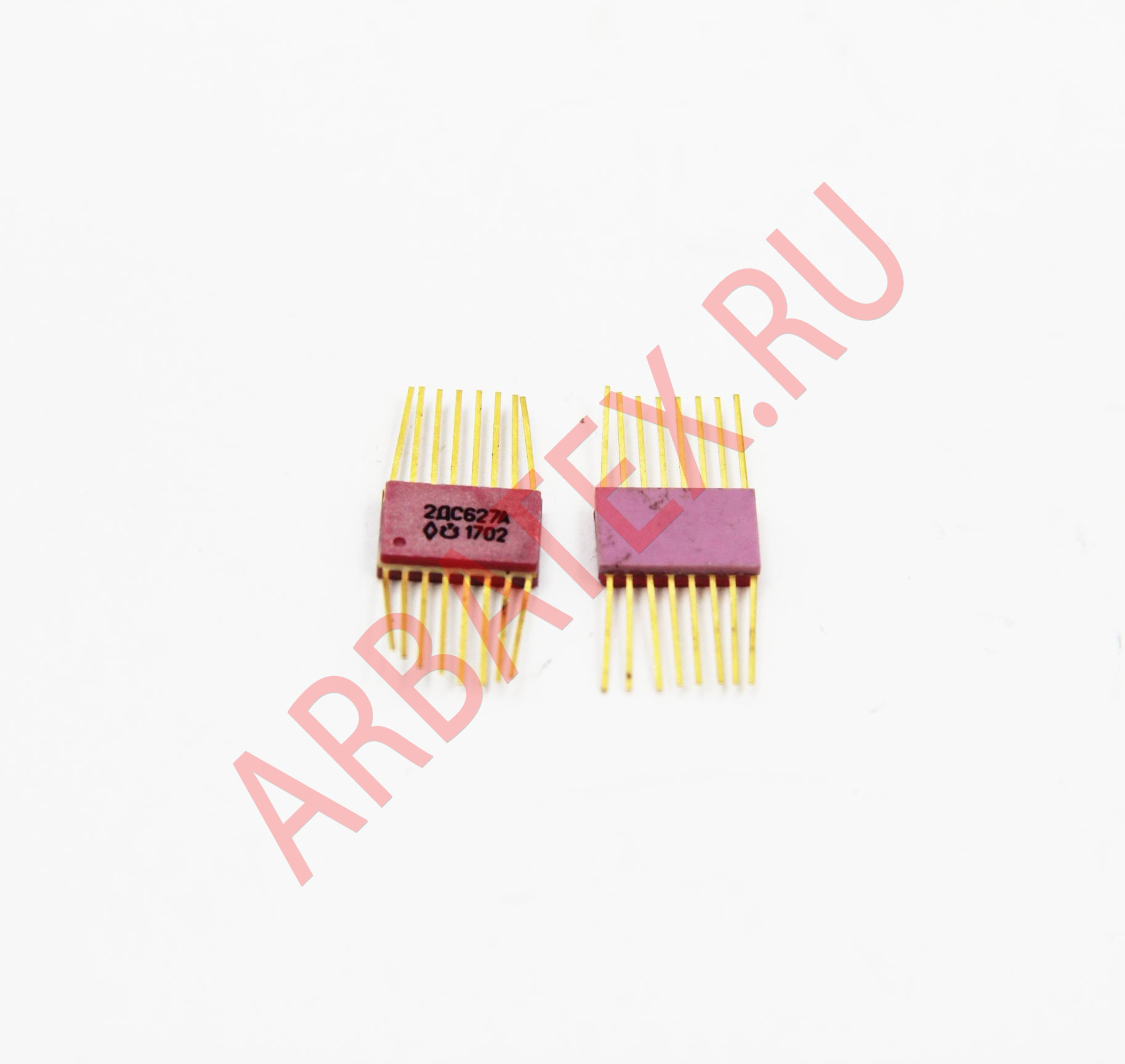

Тип матрицы приводится на корпусе.

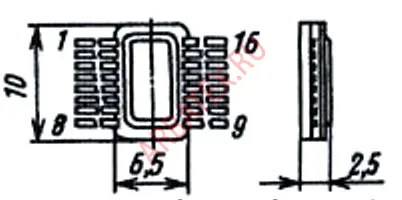

Аноды диодов соединены с выводами 1—8, катоды соответствующих диодов с выводами 16—9.

Параметры и характеристики


Масса матрицы не более 0,6 г.
Технические условия: дР3.454.000 ТУ, ПО.070.052 ТУ.

• Unp макс, В- Постоянное прямое напряжение
• Uoбp max - Максимальное постоянное обратное напряжение
• Uoбp и max - Максимальное импульсное обратное напряжение
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение • Inp max - Максимальный прямой ток
• Inp и max - Максимальный импульсный прямой ток
• Ioбp - Постоянный обратный ток
• Iпр ср макс, А - Максимально допустимый средний прямой ток • Cд,пф - Общая ёмкость
• fд - Рабочая частота диода
• T, °C - Температура окружающей среды • tвoc обр, мкс - Время обратного восстановления
