Описание
КЦ117Б - столбы из кремниевых, диффузионных диодов, выпрямительные.
Предназначены для применения в высоковольтных блоках источниках вторичного электропитания с дополнительной герметизацией (КЦ114А, Б) и умножителях строчной развертки телевизионных приемников (КЦ117А, Б).
Конструктивно оформлены в пластмассовом корпусе с гибкими выводами.
Тип столбов КЦ114А и КЦ114Б приводится на корпусе, положительный вывод которого обозначается точкой.

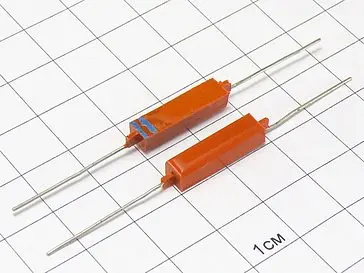

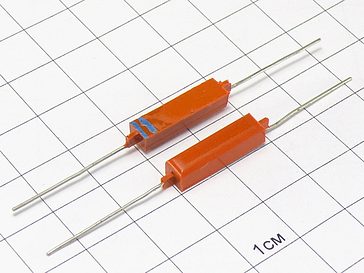

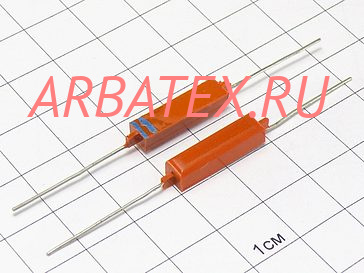

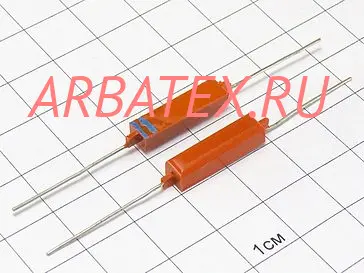

Столбы КЦ117А и КЦ117Б маркируются цветной полосой на корпусе у положительного вывода: КЦ117А - белой, КЦ117Б - черной
Параметры и характеристики
Масса столбов КЦ114А, Б не более 3 г
Масса столбов КЦ117А, Б не более 1,5 г
• Unp макс, В- Постоянное прямое напряжение
• Uoбp max - Максимальное постоянное обратное напряжение
• Uoбp и max - Максимальное импульсное обратное напряжение
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Inp max - Максимальный прямой ток
• Inp и max - Максимальный импульсный прямой ток
• Ioбp - Постоянный обратный ток
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Cд,пф - Общая ёмкость
• fд - Рабочая частота диода
• T, °C - Температура окружающей среды
• tвoc обр, мкс - Время обратного восстановления
