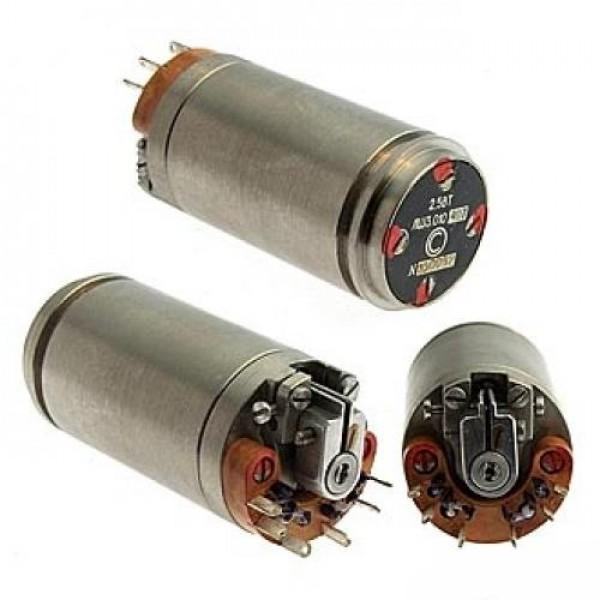

2.5ВТ лш3.010.398

Технические характеристики приборов трансформаторы 2,5ВТ ЛШ3.010.398 вращающиеся:

Напряжение возбуждения подается на статорные обмотки.
Токосъем с роторных обмоток прибора трансформатор 2,5ВТ вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
Режим работы - МВТ;
Напряжение питания прибора трансформатор 2,5ВТ ЛШ3.010.398 вращающийся - 27В;
Полное входное сопротивление холостого хода - 1600 Ом;
Коэффициент трансформации прибора трансформатор вращающийся 2,5ВТ ЛШ3.010.413 - 0,6;
Вращающиеся трансформаторы 2,5ВТ подразделяются на классы точности:
- трансформатор 2,5ВТ ЛШ3.010.398 0,05 класс точности (0,05 кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,6%;
- Остаточная ЭДС - не более 0,05%;
- Асимметрия нулевых положений ротора - ±1 минута 40 секунд;
- Погрешность отображения синусной зависимости - ±0,05%;
- Неравенство коэффициентов трансформации - не более 0,05%;
- трансформатор 2,5ВТ ЛШ3.010.398 0,1 класс точности (0,1 кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 1,2%;
- Остаточная ЭДС - не более 0,1%;
- Асимметрия нулевых положений ротора - ±3 минуты 20 секунд;
- Погрешность отображения синусной зависимости - ±0,1%;
- Неравенство коэффициентов трансформации - не более 0,1%;
- трансформатор 2,5ВТ ЛШ3.010.398 0,2 класс точности (0,2 кл. т.) имеет характеристики:
- Остаточная ЭДС - не более 0,2%;
- Погрешность отображения синусной зависимости - ±0,2%;
- трансформатор 2,5ВТ ЛШ3.010.398 0,3 класс точности (0,3 кл. т.) имеет характеристики:
- Остаточная ЭДС - не более 0,3%;
