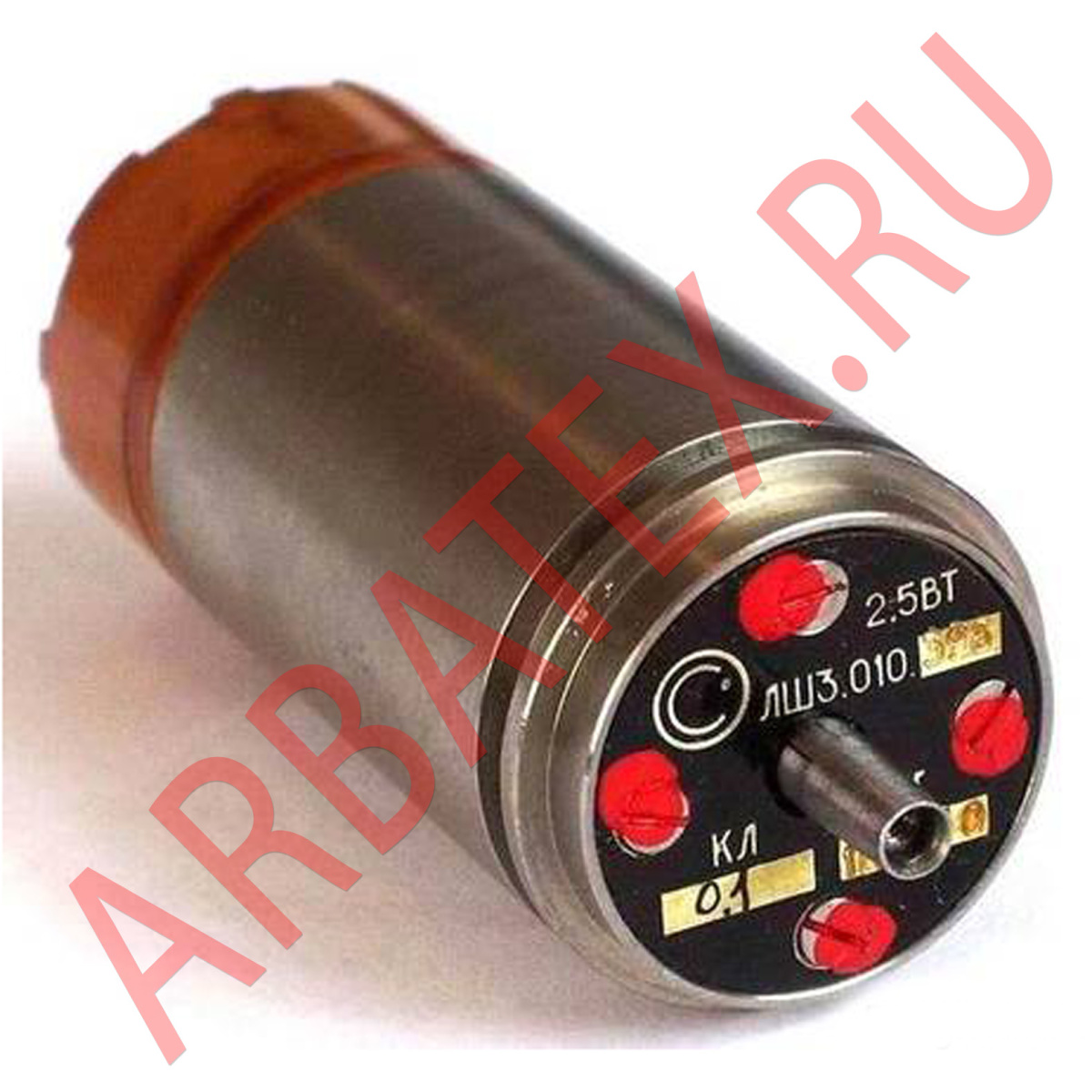

Трансформатор 2,5БВТ-Л ЛШ3.010.518-03 вращающийся.
Предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся 2,5БВТ-Л ЛШ3.010.518-03 могут быть следующих типов:
- синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора;
- линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону - пропорционально углу поворота ротора в пределах ±60°;
- датчики в трансформаторной дистанционной передачи (ТДП-Д);
- приемники в трансформаторной дистанционной передачи (ТДП-П);
- дифференциальные датчики в трансформаторной дистанционной передаче (ТДП-ДД).
Трансформаторы 2,5БВТ могут работать и в других режимах, например, в качестве преобразователя координат (2,5БВТ-2), фазовращателя с пульсирующим полем (2,5БВТ-Л), фазовращателя с вращающимся полем (2,5БВТ-2 или 2,5БВТ-П) и т.п.
Технические характеристики
Напряжение возбуждения подается на статорные обмотки.
Токосъём с роторных обмоток прибора осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
Режим работы - ЛВТ;
Напряжение питания прибора трансформатор 2,5БВТ-Л ЛШ3.010.518-03 вращающийся - 12В;
Полное входное сопротивление холостого хода - 200 Ом±60 Ом;
Коэффициент трансформации прибора трансформатор вращающийся 2,5БВТ-Л - 0,52±0,052;
Номинальная частота прибора трансформатор 2,5БВТ-Л ЛШ3.010.518-03 вращающийся - 400Гц;
Диапазон рабочих частот - от 400Гц до 20000Гц;
Масса прибора трансформатор вращающийся 2,5БВТ-Л ЛШ3.010.518-03 - не более 0,12кг;
Гарантийная наработка 10000 часов, из них с частотой вращения до 1000об/мин - 2000 часов, остальные 8000 часов - с частотой вращения до 60об/мин.;
Изготовитель гарантирует соответствие качества прибора трансформатор 2,5БВТ-ЛЛШ3.010.518-03 вращающийся требованиям технических условий ТУ 12 лет при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
