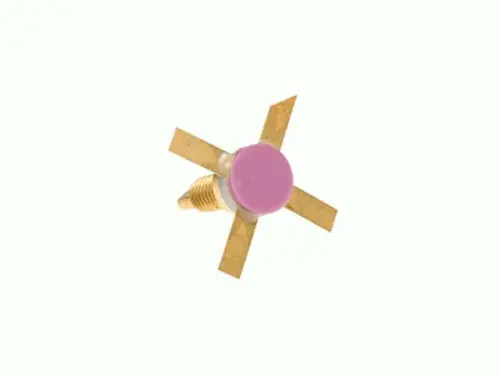

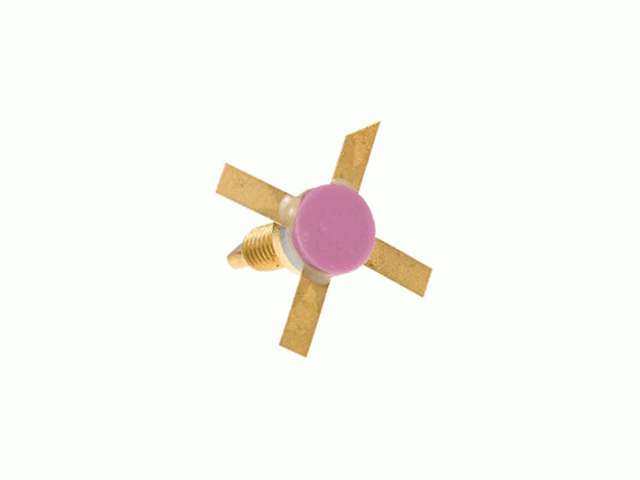

КТ939А-1

КТ939А-1 транзистор кремниевый эпитаксиально-планарный структуры n-p-n усилительный. Предназначен для применения в усилителях класса А с повышенными требованиями к линейности.

Технические характеристики :

КТ939А-1 транзистор кремниевый эпитаксиально-планарный.
Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 4 Вт.
fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 2500 МГц.
Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 30 В (0,01кОм).
Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3,5 В.
Iк max - Максимально допустимый постоянный ток коллектора: 0,4 А.
Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 2 мА (30В).
h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 40... 200.
Ск - Емкость коллекторного перехода: не более 5,5 пФ.
tк - Постоянная времени цепи обратной связи на высокой частоте: не более 9 пс.
