Характеристики

Полевой
Арсенид галлия
460

Описание

Описание


Транзисторы полевые арсенидгаллиевые планарные с каналом n-типа и барьером Шоттки
усилительные с нормированным коэффициентом шума на частоте 17,4 ГГц.
Предназначены для применения во входных и последующих каскадах малошумящих усилителей
герметизированной радиоприемной аппаратуры.

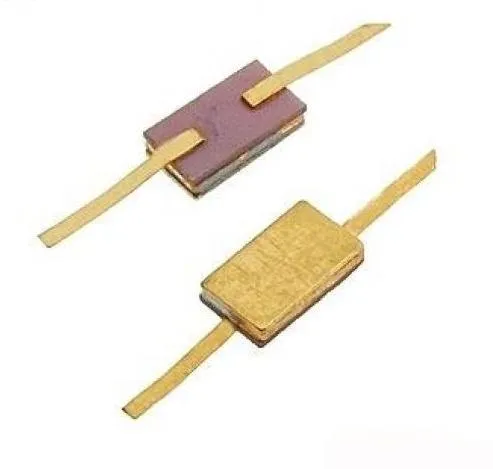

Транзисторы 3П326А-2, 3П326Б-2, АП326А-2, АП326Б-2 бескорпусные на керамическом кристаллодержателе
с гибкими полосковыми выводами и металлической крышкой.
На ножке 3П326Б-2 наносится условная маркировка черной точкой, на транзистор 3П326А-2 условная маркировка не наносится.
Транзистор 3П326А-5 выпускается в виде кристаллов с контактными площадками без кристаллодержателя и без выводов.
Тип прибора указывается в этикетке.
Масса бескорпусного транзистора не более 0,1г, кристалла не более 0,0002г.
Технические условия: аА0.339.476 ТУ.

Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
