Описание 2Т3132А
2Т3132А транзистор кремниевый эпитаксиально-планарный структуры n-p-n усилительный с нормированным коэффициентом шума, применяется в СВЧ маломощных усилителя диапазона частот 1...7,2 ГГц герметизированной аппаратуры.
Транзистор 2Т3132А-5 выпускается в виде кристаллов без кристаллодержателя и без выводов.
Тип прибора указывается в этикетке.

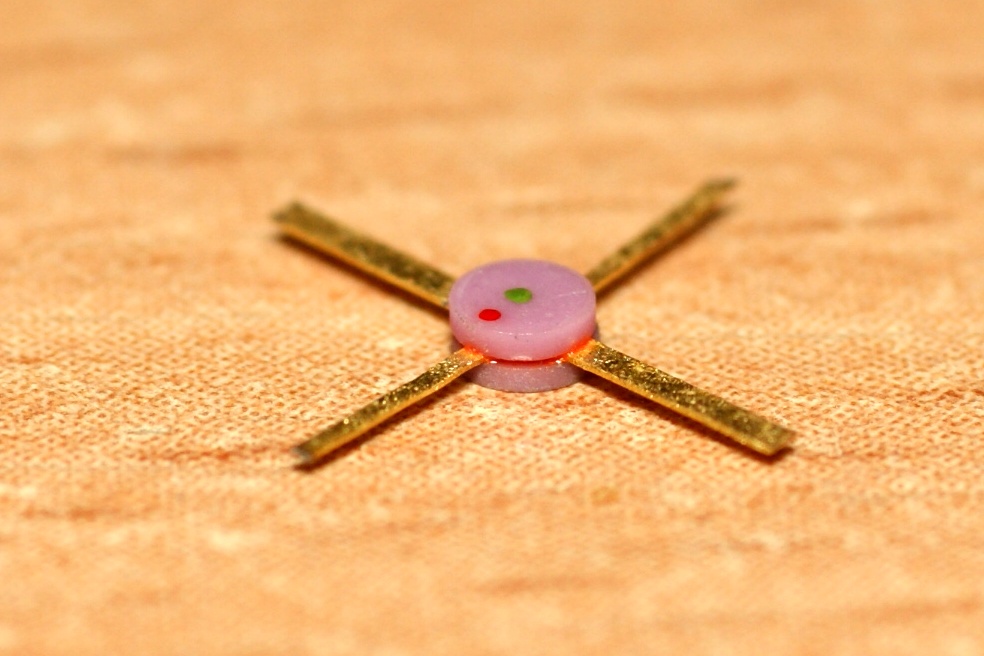

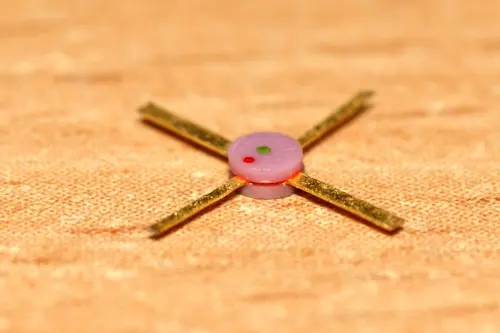

На транзистор наносится условная маркировка двумя точками
(точка у базового вывода и точка у коллекторного вывода):
КТ3132А-2 - синие,
КТ3132Б-2 - красные,
КТ3132В-2 - желтые,
КТ3132Г-2 - бежевые,
КТ3132Д-2 - белые,
КТ3132Е-2 - зеленые.
Масса транзистора в держателе не более 0,2 г, кристалла - не более 0,002 г.
Тип корпуса: КТ-21.
Технические условия: аА0.339.300 ТУ.
Параметры и характеристики 2Т3132А
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
