КТ368А

Описание транзистора КТ368А

Транзистор КТ368А - радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, позволяющий входным сигналом управлять током в электрической цепи.
Транзистор КТ368Аслужит для усиления, генерации и преобразования электрических сигналов.
Применяется КТ368А в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.

Параметры и характеристики транзистора КТ368А:

КТ368А
Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n усилительные.
Предназначены для использования во входных и последующих каскадах усилителей высокой частоты.
Выпускаются:

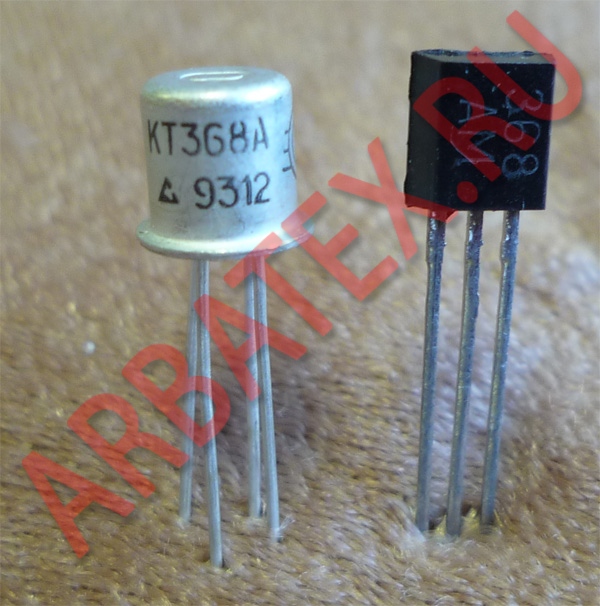

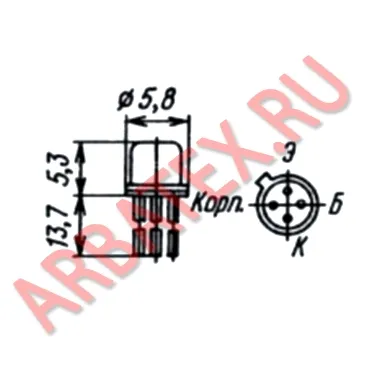

- в металлостеклянном корпусе с гибкими выводами 2Т368А, 2Т368Б, КТ368А, КТ368Б;
- в пластмассовом корпусе с гибкими выводами КТ368АМ, КТ368БМ;
- в пластмассовом корпусе с жесткими выводами 2Т368А9, 2Т368Б9, КТ368А9, КТ368Б9;
- в виде кристалла с контактными площадками без кристаллодержателя и без выводов для работы в гибридных интегральных микросхемах КТ368А-5.
Тип прибора указывается на металлическом корпусе.
Транзисторы в пластмассовом корпусе маркируются условным кодом:
   КТ368АМ - двумя точками,
   КТ368БМ - одной точкой.
Тип прибора в миниатюрном пластмассовом корпусе и в виде кристалла указывается в этикетке.
Масса транзистора:
  в металлостеклянном корпусе не более 1 г,
  в пластмассовом корпусе не более 0,5 г,
  в миниатюрном пластмассовом корпусе не более 0,1 г,
  в виде кристалла не более 0,0001 г.

Основные технические характеристики транзистора КТ368А:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 225 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 900 МГц;
• uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В;
• uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 50...300;
• Ск - Емкость коллекторного перехода: не более 1,7 пФ;
• Кш - Коэффициент шума транзистора: не более 3,3 дБ на частоте 60 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 15 пс
