КП926А

Технические характеристики транзисторов КП926А:

Максимально допустимое постоянное напряжение:

- сток-исток, Uси.mах - 450 В;

- затвор-сток, Uзс.mах - 475 В;

- затвор-исток, Uзи.max - -25 В.

Максимально допустимый постоянный ток стока, Ic.max - 16,5 А.

Максимально допустимый импульсный ток стока, tи≤10 мкс, Iс.и.max - 30 А.

Максимально допустимый ток затвора, Iз.max - 2 А.

Максимально допустимый импульсный ток затвора, tи≤10 мкс - 4 А.

Максимально допустимая постоянная рассеиваемая мощность - 50 Вт.

Напряжение отсечки твердотельной лампы КП926А, при lс = 3 мА, Uси = 450 В - не менее -15 В.

Ток утечки затвора, при Uзи = -15 В, Uзс = -15 В - не более 1 мА.

Крутизна характеристики, при Uси = 20 В, Iс = 4 А - не менее 2000 мА/В.

Ток затвор-сток обратно-смещенного р-n перехода, Uзс = 475 В - не более 1 мА.

Сопротивление сток-исток в открытом состоянии, при Iс = 10 А, Iз = 1 А - не более 0,1 Ом.

Время включения и выключения, при Uси = 300 В, lс = 2 А - не более 100 нс.

Диапазон рабочих температур - от -60° С до +125° С.

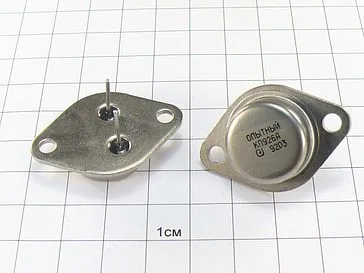

Корпус - металлостеклянный КТ-9.

Масса транзистора - не более 20 г.
