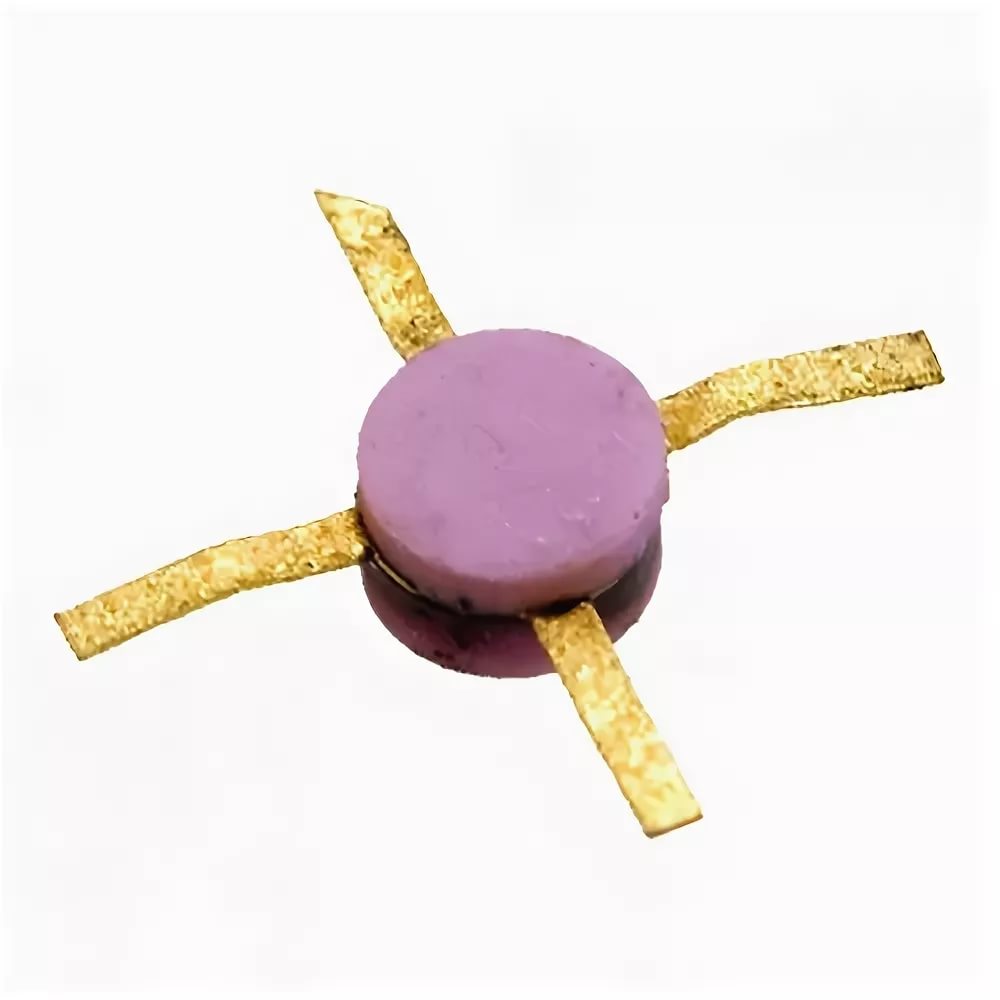

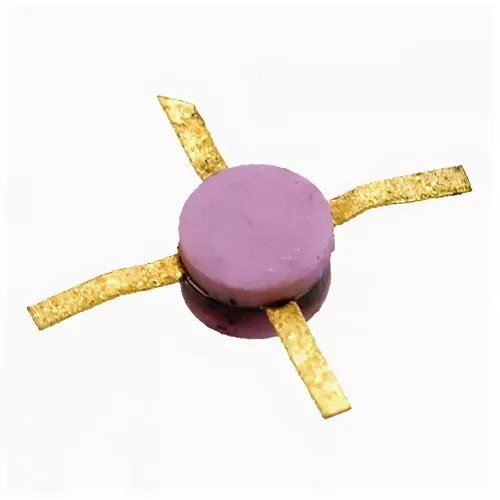

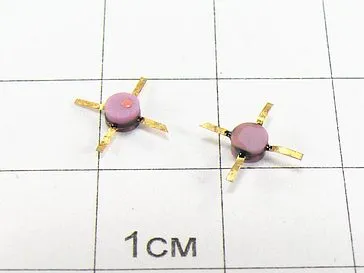

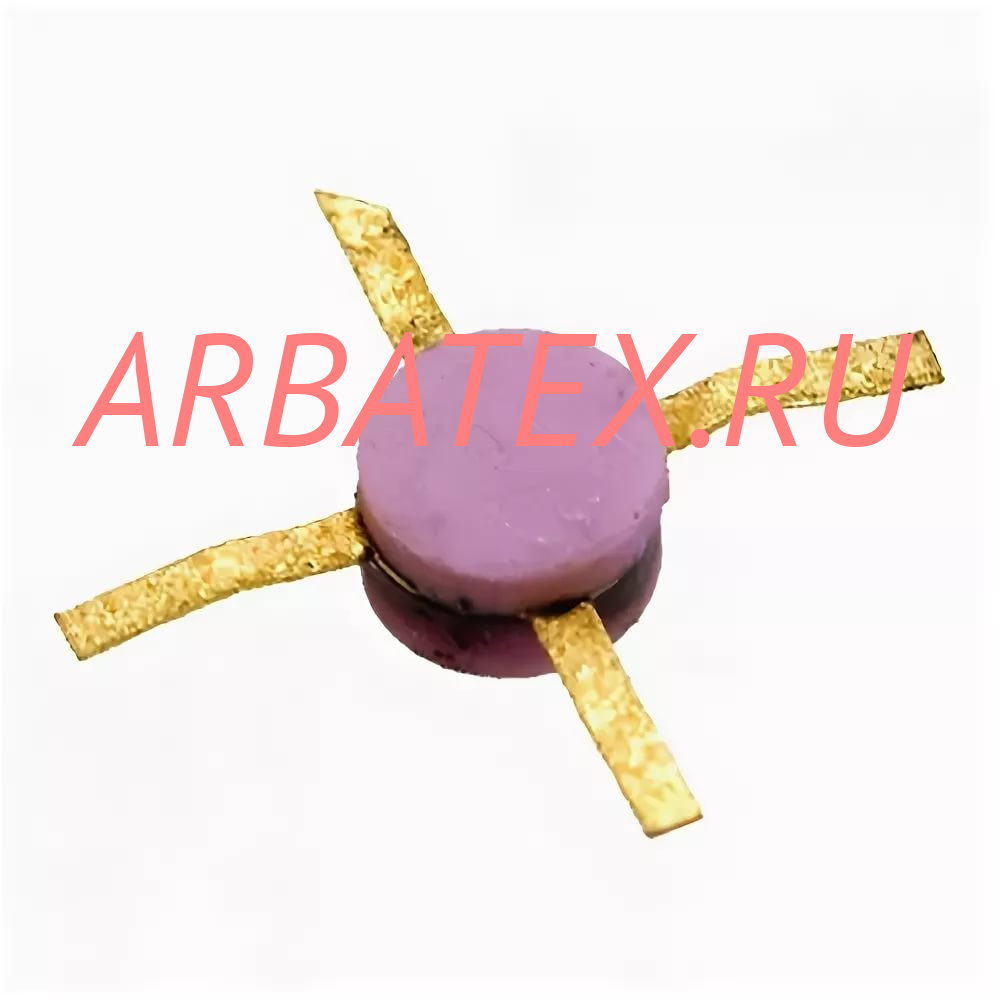

Транзисторы 2Т3123А-2, 2Т3123Б-2, 2Т3123В-2, КТ3123А-2, КТ3123Б-2, КТ3123В-2 выполнены на керамическом негерметизированном держателе, размеры которого соответствуют корпусу КТ-22-2.
Масса транзисторов не более 0,1 г.
Технические условия: аА0.339.191 ТУ.
Характеристики транзисторов 2Т3123А-2, 2Т3123Б-2, 2Т3123В-2, КТ3123А-2, КТ3123Б-2, КТ3123В-2:
Тип
транзистора | Структура | Предельные значения параметров при Тп=25°С | Значения параметров при Тп=25°С | TП
max | Т
max |
|---|
IК
max | IК. И.
max | UКЭR max
(UКЭ0 max) | UКБ0 max | UЭБ0 max | РК max | h21Э | UКЭ
нас. | IКБО | IЭБО | f гp. | КШ | СК | СЭ |
| мА | мА | В | В | В | мВт | | В | мкА | мкА | ГГц | дБ | пФ | пФ | °С | °С |
| 2Т3123А-2 | p-n-p | 30 | 50 | 12 | 15 | 3 | 150 | >15 | 0,15 | 25 | 25 | >3 | 2,4 | 1 | 1,5 | 150 | -60…+125 |
| 2Т3132Б-2 | p-n-p | 30 | 50 | 12 | 15 | 3 | 150 | >15 | 0,15 | 25 | 25 | >3 | 2,4 | 1 | 1,5 | 150 | -60…+125 |
| 2Т3123В-2 | p-n-p | 30 | 50 | 10 | 10 | 3 | 150 | >15 | 0,15 | 25 | 25 | >4 | 2,4 | 1 | 1,5 | 150 | -60…+125 |
| КТ3123А-2 | p-n-p | 30 | 50 | 12 | 15 | 3 | 150 | >15 | 0,15 | 25 | 25 | >3 | 2,4 | 1 | 1,5 | 150 | -60…+125 |
| КТ3132Б-2 | p-n-p | 30 | 50 | 12 | 15 | 3 | 150 | >15 | 0,15 | 25 | 25 | >3 | 2,4 | 1 | 1,5 | 150 | -60…+125 |
| КТ3123В-2 | p-n-p | 30 | 50 | 10 | 10 | 3 | 150 | >15 | 0,15 | 25 | 25 | >4 | 2,4 | 1 | 1,5 | 150 | -60…+125 |
Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• f гр - граничная частота коэффициента передачи тока.
• КШ - коэффициент шума транзистора.
• СК - емкость коллекторного перехода.
• СЭ - емкость коллекторного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.
