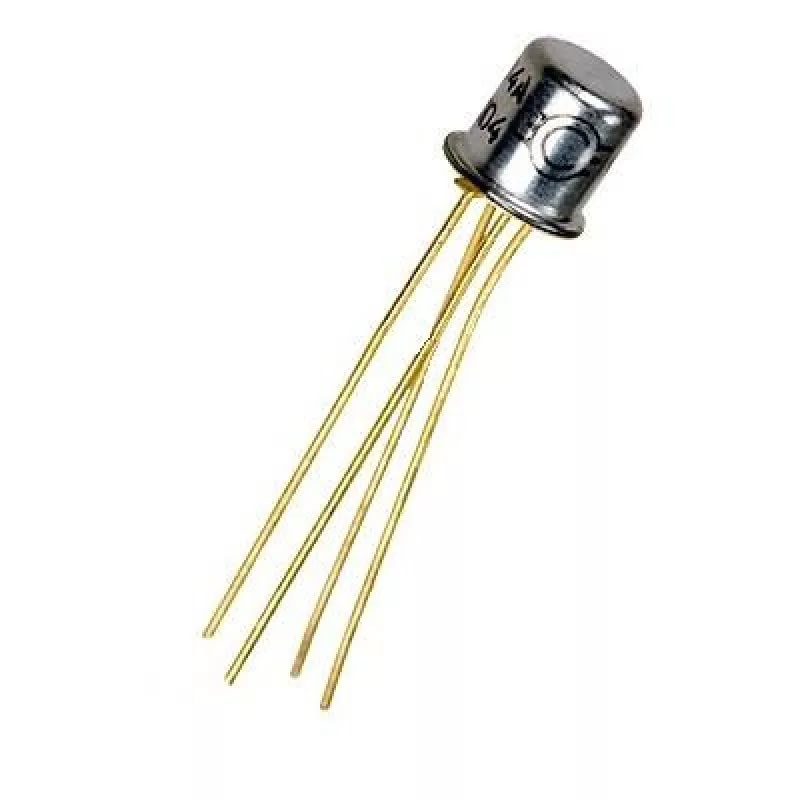

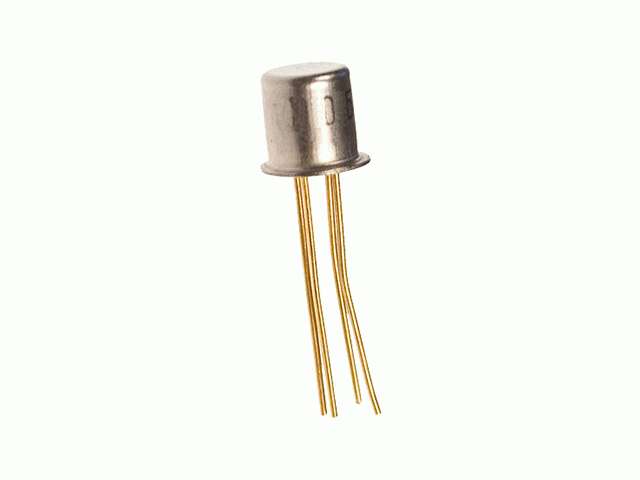

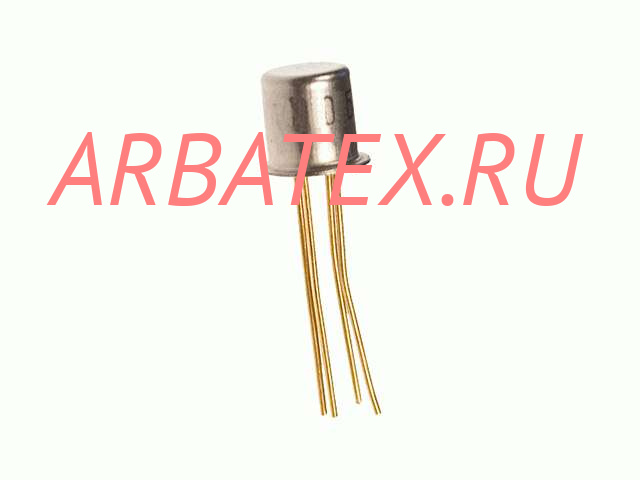

Транзистор 2П790А полевой n-канальный переключательный с рассеиваемой мощностью не более 150 Вт.
Корпусное исполнение: КТ-43В.
Технические условия: АЕЯР.432140.220ТУ.
Тип
полевого транзистора
|
Р МАКС
|
Предельные значения параметров при Т=25°С
|
Значения параметров при Т=25°С
|
Т ОКР
|
UСИ МАКС
|
UЗС МАКС
|
UЗИ МАКС
|
IС МАКС
|
UЗИ ПОР
|
RСИ отк
|
IЗ УТ
|
S
|
IС НАЧ
|
C11И
|
C12И
|
C22И
|
tвкл
|
tвыкл
|
Вт
|
В
|
В
|
В
|
А
|
В
|
Ом
|
нА
|
А/В
|
мА
|
пФ
|
пФ
|
пФ
|
нс
|
нс
|
°С
|
2П790А
|
150
|
100
|
-
|
±20
|
35
|
1,5…6
|
0,055
|
-
|
>11
|
25
|
-
|
-
|
-
|
-
|
-
|
-55…+150
|
2П790Б
|
150
|
100
|
-
|
±20
|
35
|
1,5…6
|
0,030
|
-
|
>11
|
25
|
-
|
-
|
-
|
-
|
-
|
-55…+150
|
2П790А1
|
125
|
100
|
-
|
±20
|
35
|
1,5…6
|
0,028
|
-
|
>11
|
25
|
-
|
-
|
-
|
-
|
-
|
-55…+150
|
Условные обозначения электрических параметров полевых транзисторов:
• Р МАКС - максимально допустимая постоянная рассеиваемая мощность полевого транзистора.
• UСИ МАКС - максимально допустимое напряжение сток-исток.
• UЗС МАКС - максимально допустимое напряжение затвор-сток.
• UЗИ МАКС - максимально допустимое напряжение затвор-исток.
• IС МАКС - максимально допустимый ток стока полевого транзистора.
• UЗИ ОТС - напряжение отсечки полевого транзистора. Напряжение между затвором и истоком транзистора с p-n переходом или с изолированным затвором, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения.
• g22И - активная составляющая выходной проводимости полевого транзистора в схеме с общим истоком.
• RСИ отк - сопротивление сток-исток в открытом состоянии полевого транзистора. Сопротивление между стоком и истоком в открытом состоянии транзистора при заданном напряжении сток-исток, меньшем напряжения насыщения.
• IЗ УТ - ток утечки затвора. Ток затвора при заданном напряжении между затвором и остальными выводами, замкнутыми между собой.
• S - крутизна характеристики полевого транзистора. Отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком.
• IС НАЧ - начальный ток стока. Ток стока при напряжении между затвором и истоком, равном нулю, и при напряжении на стоке, равном или превышающем напряжение насыщения.
• C11И - входная ёмкость полевого транзистора. Емкость между затвором и истоком при коротком замыкании по переменному току на выходе с общим истоком.
• C12И - проходная ёмкость полевого транзистора. Емкость между затвором и стоком при коротком замыкании по переменному току на входе в схеме с общим истоком.
• C22И - выходная ёмкость полевого транзистора. Емкость между стоком и истоком при коротком замыкании по переменному току на входе в схеме с общим истоком.
• tвкл - время включения полевого транзистора.
• tвыкл - время выключения полевого транзистора.
• Т ОКР - температура окружающей среды.
