2П767Е

Транзистор 2П767Е мощный вертикальный n-канальный МОП-транзистор.
Типовые применения следующие: высокочастотные импульсные источники питания, системы преобразователей и инверторов для управления скоростью электродвигателей постоянного и переменного тока, высокочастотные генераторы для индукционного нагрева, ультразвуковые генераторы, звуковые усилители, периферийные устройства для компьютеров, оборудование для телекоммуникаций

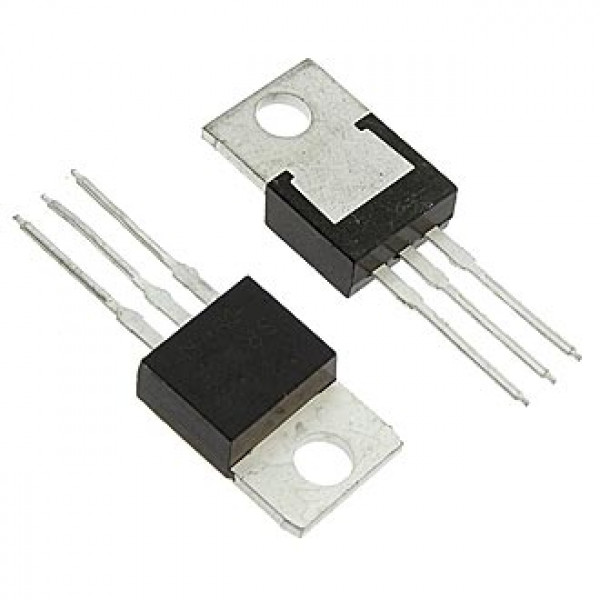

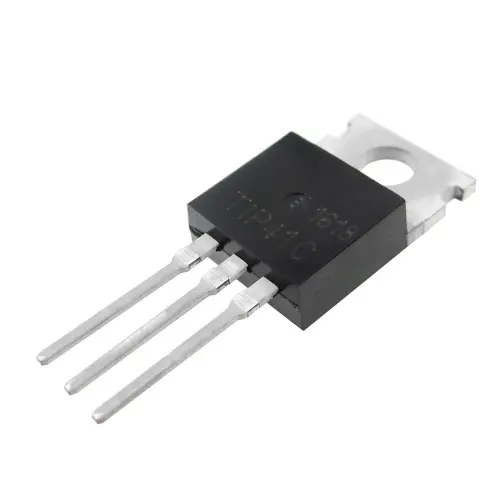

Корпусное исполнение: пластмассовый корпус КТ-28-2 (ТО-220).
Технические условия: АЕЯР.432140.220ТУ.

Технические характеристики мощных вертикальных n-канальных МОП-транзисторов
2П767А, 2П767В, 2П767Е, 2П767Ж, 2П767В1, 2П767Ж1, 2П767В2, 2П767Ж2, 2П767В3:

Тип полевого транзистора	Р МАКС	Предельные значения параметров при Т=25°С				Значения параметров при Т=25°С					Т ОКР	Корпус	Аналог	ТУ
		UСИ МАКС	UЗС МАКС	UЗИ МАКС	IС МАКС	UЗИ ПОР	RСИ отк	IЗ УТ	S	IС НАЧ
	Вт	В	В	В	А	В	Ом	нА	А/В	мА	°С
2П767А	50	200	-	±20	5	1,5…6	<0,8	-	>1,3	0,025	-60…+125	КТ-28-2	IRF620	АЕЯР.432140.220ТУ
2П767В	100	200	-	±20	16	1,5…6	<0,18	-	>6	0,025	-60…+125	КТ-28-2	IRF640	АЕЯР.432140.220ТУ
2П767Е	100	200	-	±20	16	1,5…2,7	<0,18	-	>6	0,025	-60…+125	КТ-28-2	-	АЕЯР.432140.220ТУ
2П767Ж	100	200	-	±20	16	1,5…6	<0,12	-	>6	0,025	-60…+125	КТ-28-2	-	АЕЯР.432140.220ТУ
2П767В1	100	200	-	±20	16	1,5…6	<0,18	-	>6	0,025	-60…+125	КТ-9С	IRF240	АЕЯР.432140.273ТУ
2П767Ж1	100	200	-	±20	16	1,5…6	<0,12	-	>6	0,025	-60…+125	КТ-9С	-	АЕЯР.432140.273ТУ
2П767В2	100	200	-	±20	16	1,5…6	<0,18	-	>6	0,025	-60…+125	КТ-28А-2.02	IRFY240C	АЕЯР.432140.273ТУ
2П767Ж2	100	200	-	±20	16	1,5…6	<0,12	-	>6	0,025	-60…+125	КТ-28А-2.02	-	АЕЯР.432140.273ТУ
2П767В3	100	200	-	±20	16	1,5…6	<0,18	-	>6	0,025	-60…+125
