2ТС398А-1

Описание 2ТС398А-1

Транзисторные сборки 2ТС398А-1, состоящие каждая из двух изготовленных на одном кристалле кремниевых эпитаксиально-планарных структуры n-p-n усилительных транзисторов с раздельными выводами.
Предназначены для применения в герметизированной аппаратуре в широкополосных балансных, дифференциальных и операционных усилителях и других каскадах, в которых требуется идентичность параметров двух транзисторов.

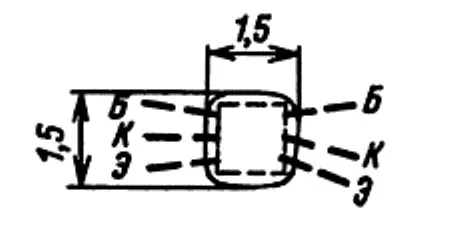

Бескорпусные с гибкими выводами и защитным покрытием без кристаллодержателя.

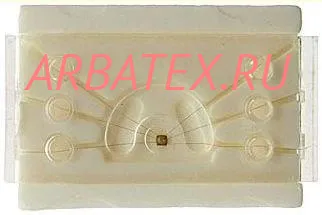

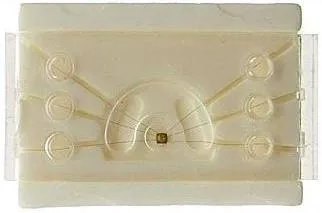

Поставляются в сопроводительной таре, позволяющей проводить измерение электрических параметров без извлечения из нее сборок.
Тип прибора указывается в этикетке.
Масса транзистора не более 0,005 г.

Параметры и характеристики 2ТС398А-1

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
