Характеристики

n-p-n
500
2.5
10...100
15
3
Биполярный
Кремний
4830PWUU1

Описание

Описание


Транзисторы КТ704В кремниевые мезапланарные структуры n-p-n импульсные.
Предназначены для применения в импульсных высоковольтных модуляторах.

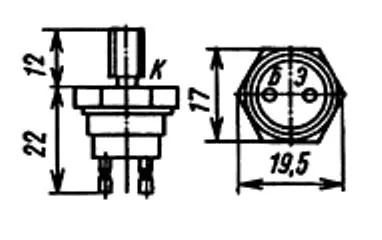

Выпускаются в металлокерамическом корпусе с жесткими выводами и винтом.
Тип прибора указывается на корпусе.
Вывод эмиттера маркируется точкой.
Масса транзистора не более 20 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
