КТ342ВМ

Описание

Транзисторы КТ342ВМ кремниевые эпитаксиально-планарные структуры n-p-n универсальные.
Предназначены для применения в импульсных устройствах.

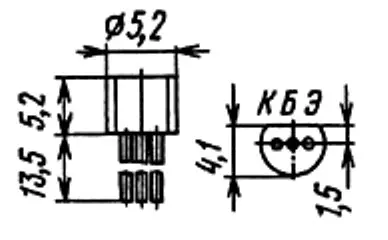

Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип приборов КТ342А-КТ342Г указывается на корпусе.
Для транзисторов в пластмассовом корпусе используется условная маркировка:
   КТ342АМ - прямоугольный треугольник и буква «А»,
   КТ342БМ - треугольник и буква «Б»;
   КТ342ВМ - треугольник и буква «В»;
   КТ342ГМ - треугольник и буква «Г»;
   КТ342ДМ - треугольник и буква «Д».
Допускается также маркировка цветным кодом:
   КТ342АМ - синяя метка на плоской части боковой поверхности корпуса и темно-красная на торце;
   КТ342БМ - синяя и желтая метки;
   КТ342ВМ - синяя и темно-зеленая метки.
Масса транзистора не более 0,5 г в металлостеклянном корпусе и не более 0,3 г в пластмассовом корпусе.

Параметры и характеристики

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
