КТ3102Б

Описание

Транзисторы КТ3102Б кремниевые, эпитаксиально-планарные структуры n-p-n универсальные.
Предназначены для применения в низкочастотных устройствах с малым уровнем шумов, переключающих, усилительных и генераторных устройствах средней и высокой частоты.

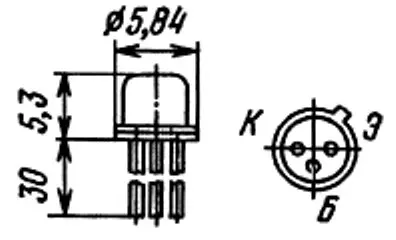

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Транзисторы маркируются:
   КТ3102А-КТ3102В, КТ3102Д на боковой поверхности корпуса,
   КТ3102АМ-КТ3102ВМ, КТ3102ДМ - зеленой меткой на боковой поверхности корпуса,
   на торце корпуса маркировочной меткой
   КТ3102АМ - темно-красной,
   КТ3102БМ - желтой,
   КТ3102ВМ - темно-зеленой,
   КТ3102ДМ - синей.
Тип прибора указывается в этикетке.
Масса транзисторов не более 0,5г.

Параметры и характеристики

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
