3П604А-2

Описание 3П604А-2

Транзисторы 3П604А-2 полевые арсенидогаллиевые эпитаксиально-планарные с затвором в виде барьера Шотки и каналом n-типа генераторные.
Предназначены для применения в усилителях мощности, автогенераторах, преобразователях частоты на частотах до 18 ГГц в составе гибридных интегральных микросхем, микросборках.

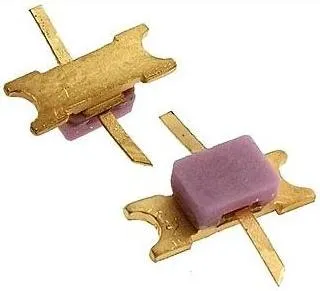

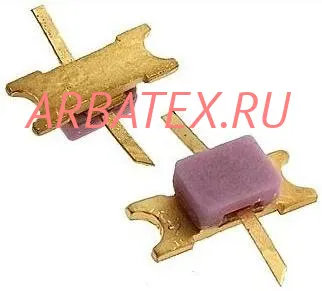

Транзисторы 3П604А-2 бескорпусные на металлокерамическом кристаллодержателе с гибкими выводами.
На транзисторы 3П604А1-2, 3П604Б1-2, 3П604В1-2, 3П604Г1-2, АП604А1-2, АП604Б1-2, АП604В1-2, АП604Г1-2 дополнительно устанавливается керамический колпачок, закрывающий кристалл.
Транзисторы 3П604А-5, 3П604Б-5, 3П604В-5, 3П604Г-5, П604А-5, АП604Б-5, АП604В-5, АП604Г-5 выпускаются в виде кристаллов с контактными площадками без кристаллодержателя и без выводов.

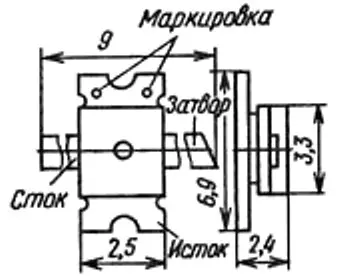

Транзисторы маркируются цветными точками:
   3П604А-2, 3П604А1-2 - одной красной,
   3П604Б-2, 3П604Б1-2 - одной синей,
   3П604В-2, 3П604В1-2 - одной черной,
   3П604Г-2, 3П604Г1-2 - одной белой,
   АП604А-2, АП604А1-2 - двумя красными,
   АП604Б-2, АП604Б1-2 - двумя синими,
   АП604В-2, АП604В1-2 - двумя черными,
   АП604Г-2, АП604Г1-2 - двумя белыми.
Тип прибора указывается в этикетке.
Масса бескорпусного транзистора не более 0,3 г, кристалла не более 0,004 г.

Параметры и характеристики 3П604А-2

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
