2Т934В

Описание

Транзисторы 2Т934В кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах 100...400 МГц при напряжении питания 28 В.

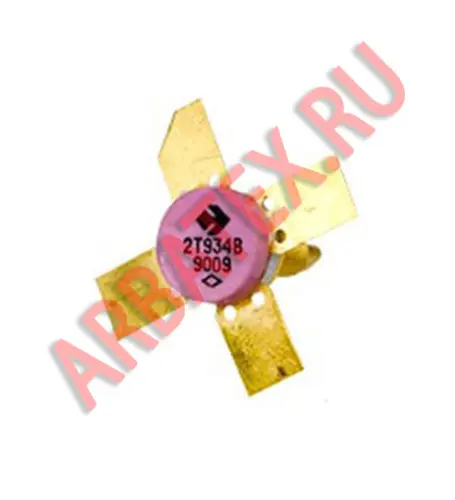

Выпускаются в металлокерамическом корпусе с полосковыми выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 4,5 г.

Параметры и характеристики

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток

Технические характеристики транзисторов 2Т934А, 2Т934Б, 2Т934В:

Тип транзистора	Структура	Предельные значения параметров при Тп=25°С	Значения параметров при Тп=25°С	TП max	Т max
IК max	IК. И. max	UКЭR max	UКБ0 max	UЭБ0 max	UПИТ max	РК. СР. max	h21Э	UКЭ нас.	IКЭR	IЭБО	f гp.	PВЫХ	КУР
А	А	В	В	В	В	Вт		В	мА	мА	ГГц	Вт	дБ	°С	°С
2Т934А	n-p-n	0,5	-	60	-	4	28	7,5	5…150	<0,2	<5	<5	>0,5	>3	>6	160	-60…+125
2Т934Б	n-p-n	1	-	60	-	4	28	15	5…150	<0,16	<10	<5	>0,5	>12	>4	160	-60…+125
2Т934В	n-p-n	2	-	60	-	4	28	30	5…150	<0,12	<20	<5	>0,5	>25	>3	160	-60…+125

Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимально допустимое постоянное напряжение коллектор-эмиттер при сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимально допустимое постоянное напряжение коллектор-эмиттер при токе базы, равном нулю.
• UКБ0 max - максимально допустимое постоянное напряжение коллектор-база при токе эмиттера, равном нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• UПИТ max - максимально допустимое напряжение питания.
• РК.СР. max - максимально допустимая средняя мощность, рассеивающаяся на коллекторе транзистора.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКЭR - обратный ток коллектор-эмиттер при заданном обратном напряжении коллектор-эмиттер и сопротивлении в цепи база- эмиттер.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• f гр - граничная частота коэффициента передачи тока.
• PВЫХ - выходная мощность транзистора.
• КУР - коэффициент усиления по мощности транзистора.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.
