2Т640А-2

Описание

Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилительных и генераторных устройствах в диапазоне частот 1...7,2 ГГц в схеме ОБ в составе гибридных интегральных микросхем.

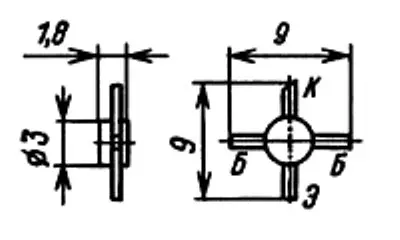

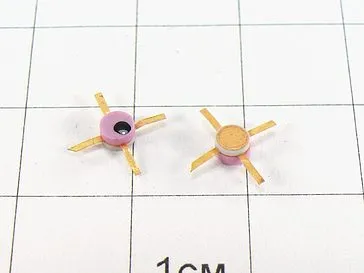

Транзисторы 2Т640А-2, 2Т640А1-2, КТ640А-2, КТ640Б-2, КТ640В-2 бескорпусные на кристаллодержателе с гибкими выводами.
На транзисторы наносится условная маркировка:
   2Т640А-2 - черная точка,
   2Т640А1-2 - черный знак «Т»,
   КТ640А-2 - черная полоска,
   КТ640Б-2 - белая полоска,
   КТ640В-2 - синяя полоска.
Транзистор 2Т640А-5 выпускается в виде кристаллов с контактными площадками без кристаллодержателя и без выводов.
Транзистор 2Т640А-6 выпускается в виде кристаллов с контактными площадками на кристаллодержателе и без выводов, маркируется черной точкой.
Тип прибора указывается на этикетке.
Масса транзистора не более 0,2 г,

Параметры и характеристики

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
