Описание
Транзисторы 2Т3132А-2 кремниевые эпитаксиально-планарные структуры n-p-n усилительные с нормированным коэффициентом шума.
Предназначены для применения в СВЧ маломощных усилителя диапазона частот 1...7,2 ГГц герметизированной аппаратуры.

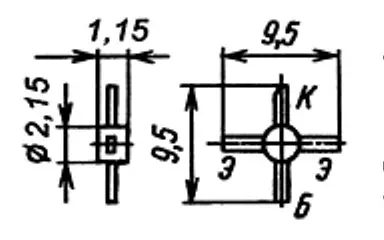

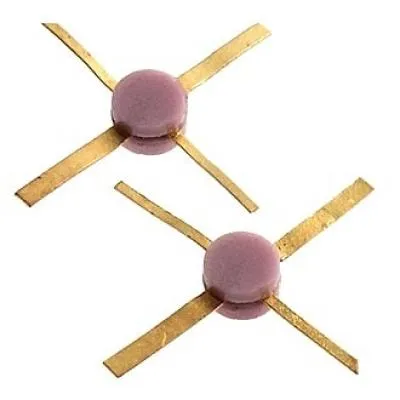

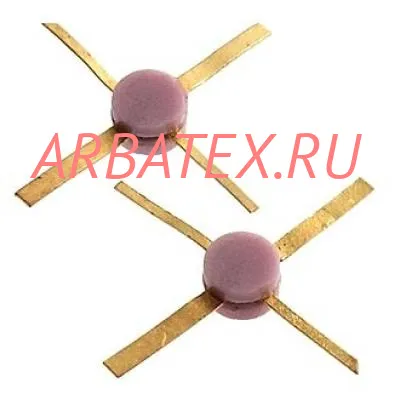

Бескорпусные на кристаллодержателе с гибкими выводами.
Транзистор 2Т3132А-5 выпускается в виде кристаллов без кристаллодержателя и без выводов.
Тип прибора указывается в этикетке.
На транзистор наносится условная маркировка двумя точками (точка у базового вывода и точка у коллекторного вывода):
КТ3132А-2 - синие,
КТ3132Б-2 - красные,
КТ3132В-2 - желтые,
КТ3132Г-2 - бежевые,
КТ3132Д-2 - белые,
КТ3132Е-2 - зеленые.
Масса транзистора в держателе не более 0,2 г, кристалла - не более 0,002 г.
Параметры и характеристики
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
Технические характеристики транзисторов 2Т3132А-2, 2Т3132Б-2, 2Т3132В-2, 2Т3132Г-2:
Тип
транзистора
|
Структура
|
Предельные значения параметров при Тп=25°С
|
Значения параметров при Тп=25°С
|
TП
max
|
Т
max
|
IК
max
|
IК. И.
max
|
UКЭR max
|
UКБ0 max
|
UЭБ0 max
|
РК max
|
h21Э
|
UКЭ
нас.
|
IКБО
|
f гp.
|
КШ
|
СК
|
СЭ
|
|
мА
|
мА
|
В
|
В
|
В
|
мВт
|
|
В
|
мкА
|
ГГц
|
дБ
|
пФ
|
пФ
|
°С
|
°С
|
|
2Т3132А-2
|
n-p-n
|
8,5
|
-
|
10
|
10
|
1
|
70
|
15…150
|
-
|
0,5
|
>5,5
|
2,5
|
5,5
|
0,95
|
200
|
-60…+125
|
|
2Т3132Б-2
|
n-p-n
|
8,5
|
-
|
10
|
10
|
1
|
70
|
15…150
|
-
|
0,5
|
>5,5
|
5
|
5,5
|
0,95
|
200
|
-60…+125
|
|
2Т3132В-2
|
n-p-n
|
8,5
|
-
|
10
|
10
|
1
|
70
|
15…150
|
-
|
0,5
|
>5,5
|
5
|
5,5
|
0,95
|
200
|
-60…+125
|
|
2Т3132Г-2
|
n-p-n
|
8,5
|
-
|
10
|
10
|
1
|
70
|
15…150
|
-
|
0,5
|
>5,5
|
3,6
|
5,5
|
0,95
|
200
|
-60…+125
|
