2Т3120А

Описание

Транзисторы 2Т3120А кремниевые эпитаксиально-планарные структуры n-p-n усилительные с нормированным коэффициентом шума на частоте 400 МГц.
Предназначены для применения во входных и последующих каскадах усилителей сверхвысоких частот.

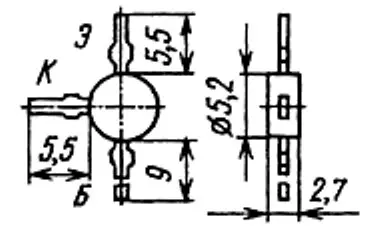

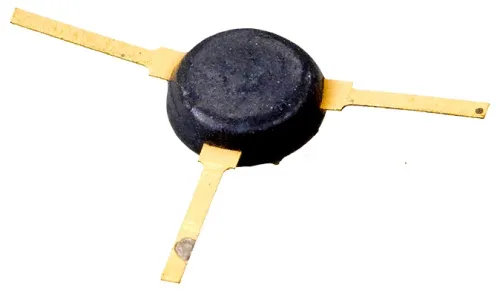

Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Тип прибора указывается в этикетке.
На крышке корпуса наносится условная маркировка цветными точками:
   2Т3120А - одна белая;
   КТ3120А - две белые.
Масса транзистора не более 0,3 г.

Параметры и характеристики

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
